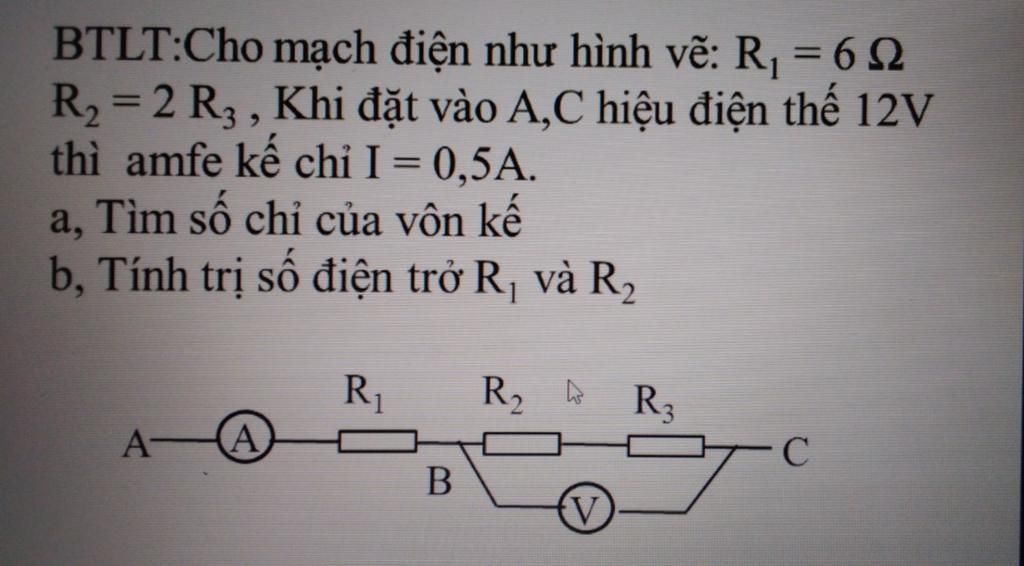

BTLT:Cho mạch điện như hình vẽ: R, = 6 2 R2 = 2 R3 , Khi đặt vào A,C hiệu điện thế 12V thì amfe kế chỉ I = 0,5A. a, Tìm số chỉ của vôn kế b, Tính trị số đi

Câu hỏi :

mk đang cần gấp mog mn giúp cho


Lời giải 1 :

Đáp án + Giải thích các bước giải :

`R_1=6\Omega`

`R_2=2R_3`

`U=12V`

`I=0,5A`

`a,U'=?`
`b,R_1/R_2=?`

`a,`

Ta có :

Điện trở tương đương của đoạn mạch là :

`R_(tđ)=U/I=12/(0,5)=R_1+R_2+R_3=6+2R_3+R_3=24\Omega`

`=>3R_3=18=>R_3=6\Omega=>R_2=12\Omega`

Do ba điện trở `R_1,R_2,R_3` được mắc nối tiếp với nhau nên :

`I=I_1=I_2=I_3=0,5A`

Hiệu điện thế giữa hai đầu điện trở `R_2` là :

`U_2=R_2.I=12.0,5=6V`

Hiệu điện thế giữa hai đầu điện trở `R_3` là :

`U_3=R_3.I=6.0,5=3V`

Số chỉ của vôn kế là :

`U'=U_2+U_3=6+3=9V`

`b,` Trị số điện trở `R_1` và `R_2` là :

`R_1/R_2=6/12=1/2=0,5`

Thảo luận

Lời giải 2 :

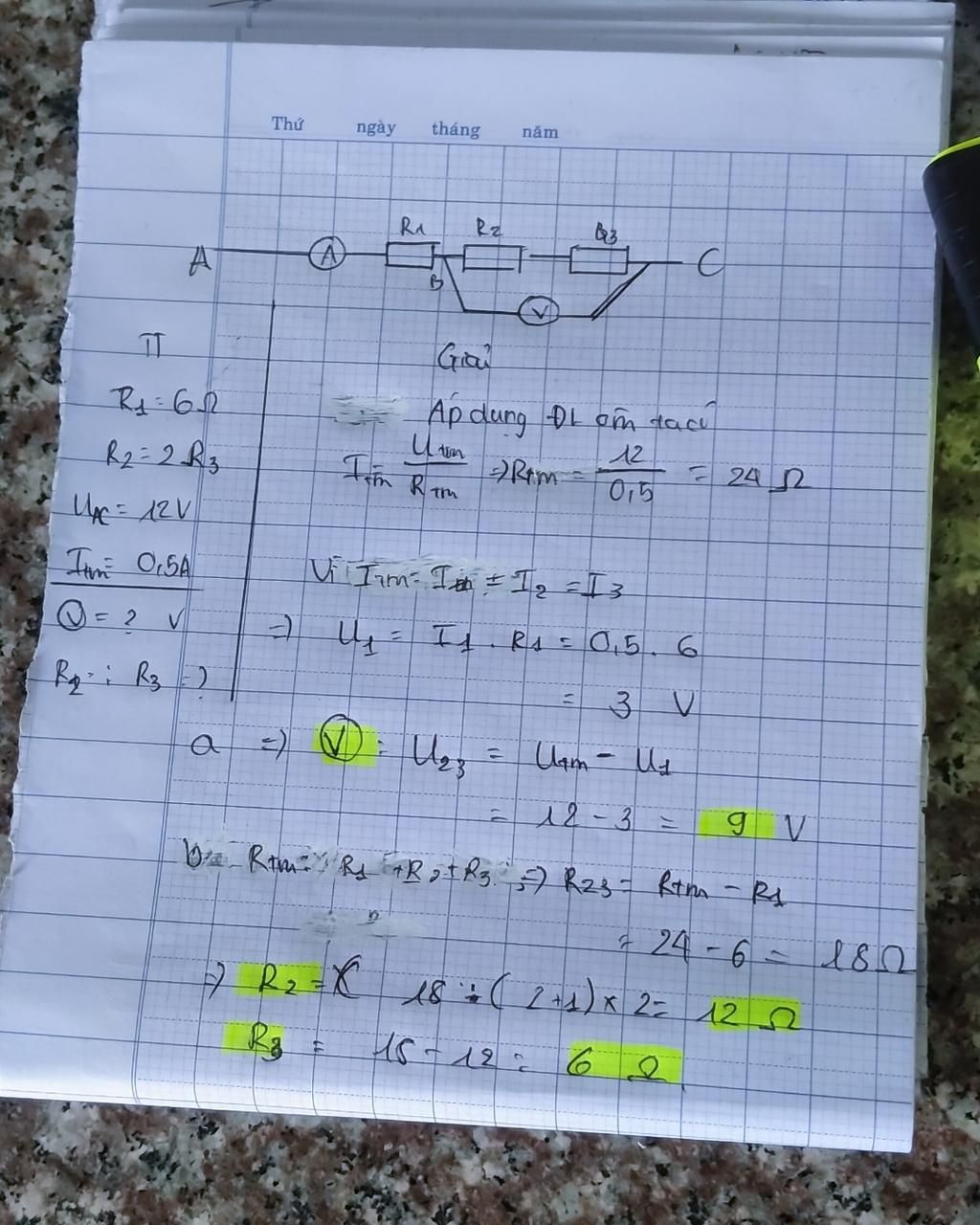

Đây
