Đáp án:

 a. Điện trở tương đương của đoạn mạch:

  $R_{tđ} = R_1 + R_2 = 20 + 80 = 100(\Omega)$

Số chỉ của Vôn kế chính là hiệu điện thế giữa hai đầu đoạn mạch và cũng là hiệu điện thế giữa hai đầu các điện trở:

     $U = U_1 = U_2 = 24 (V)$

Số chỉ các Ampe kế $A_1$, $A_2$ chính bằng cường độ dòng điện chạy qua các điện trở và lần lượt bằng:

   $I_1 = \dfrac{U_1}{R_1} = \dfrac{24}{20} = 1,2 (A)$

  $I_2 = \dfrac{U_2}{R_2} = \dfrac{24}{80} = 0,3 (A)$

Số chỉ của Ampe kế A chỉ cường độ dòng điện chạy qua mạch chính và bằng:

    $I = I_1 + I_2 = 1,2 + 0,3 = 1,5 (A)$

Giải thích các bước giải:



Giải thích các bước giải:

`R_1=20\Omega`

`R_2=80\Omega`

`U=24V`

__________________________

a) `R_{tđ}=?\Omega`

b) `U,U_1,U_2=?V`

    `I,I_1,I_2=?A`

 * Do đây là đoạn mạch song song nên:

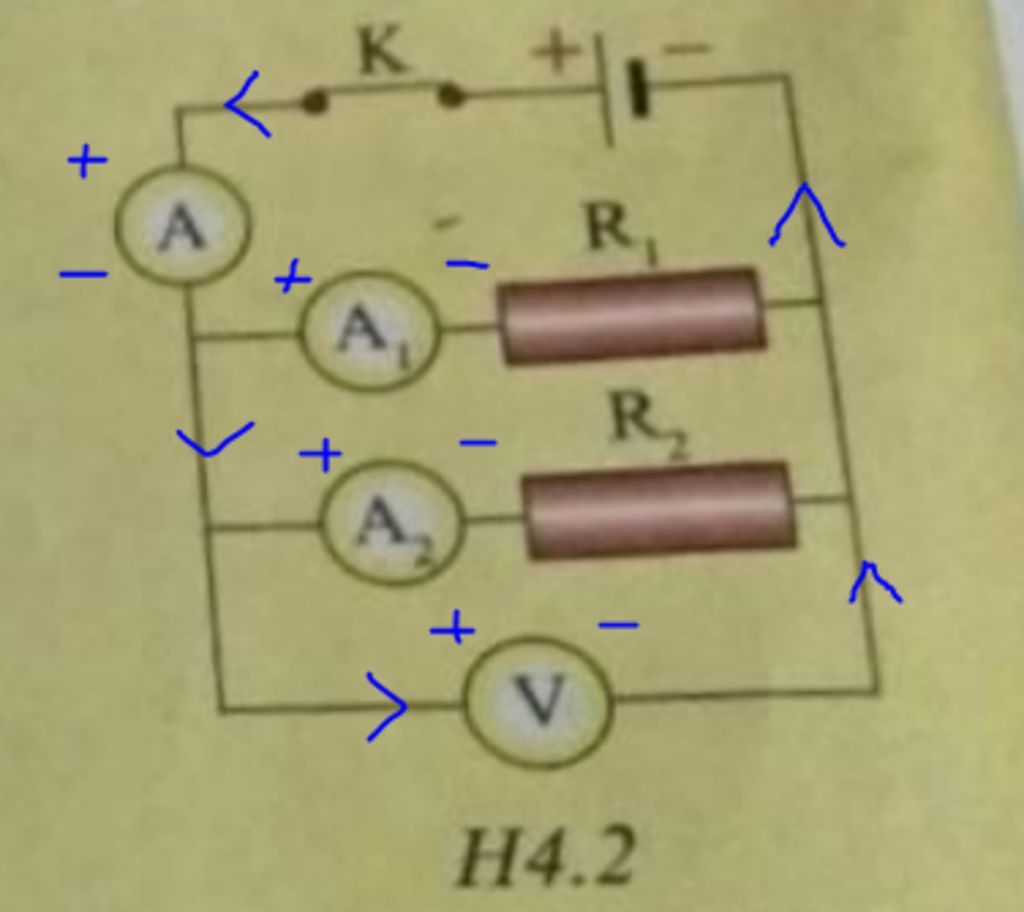

a) Bạn xem hình

Điện trở tương đương của đoạn mạch:

  `R_{tđ}=(R_1 .R_2)/(R_1 +R_2)=(20.80)/(20+80)=16` `(\Omega)`

b) Hiệu điện thế của mạch chính bằng hiệu điện thế qua các mạch rẽ:

  `U=U_1=U_2=24` `(V)`

Cường độ dòng điện qua `R_1`:

  `I_1=U_1/R_1=24/20=1,2` `(A)`

Cường độ dòng điện qua `R_2`:

  `I_2=U_2/R_2=24/80=0,3` `(A)`

Cường độ dòng điện của mạch:
  `I=I_1+I_2=1,2+0,3=1,5` `(A)`
