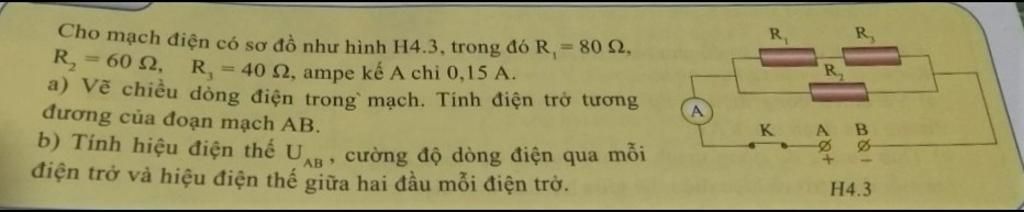

Cho mạch điện có sợ đồ như hình H4.3, trong đó R, = 80 2, R, = 60 2, R, = 40 2, ampe kế A chi 0,15 A. a) Vẽ chiều dòng điện trong mạch. Tính điện trở tuơng
Lời giải 1 :
Đáp án:

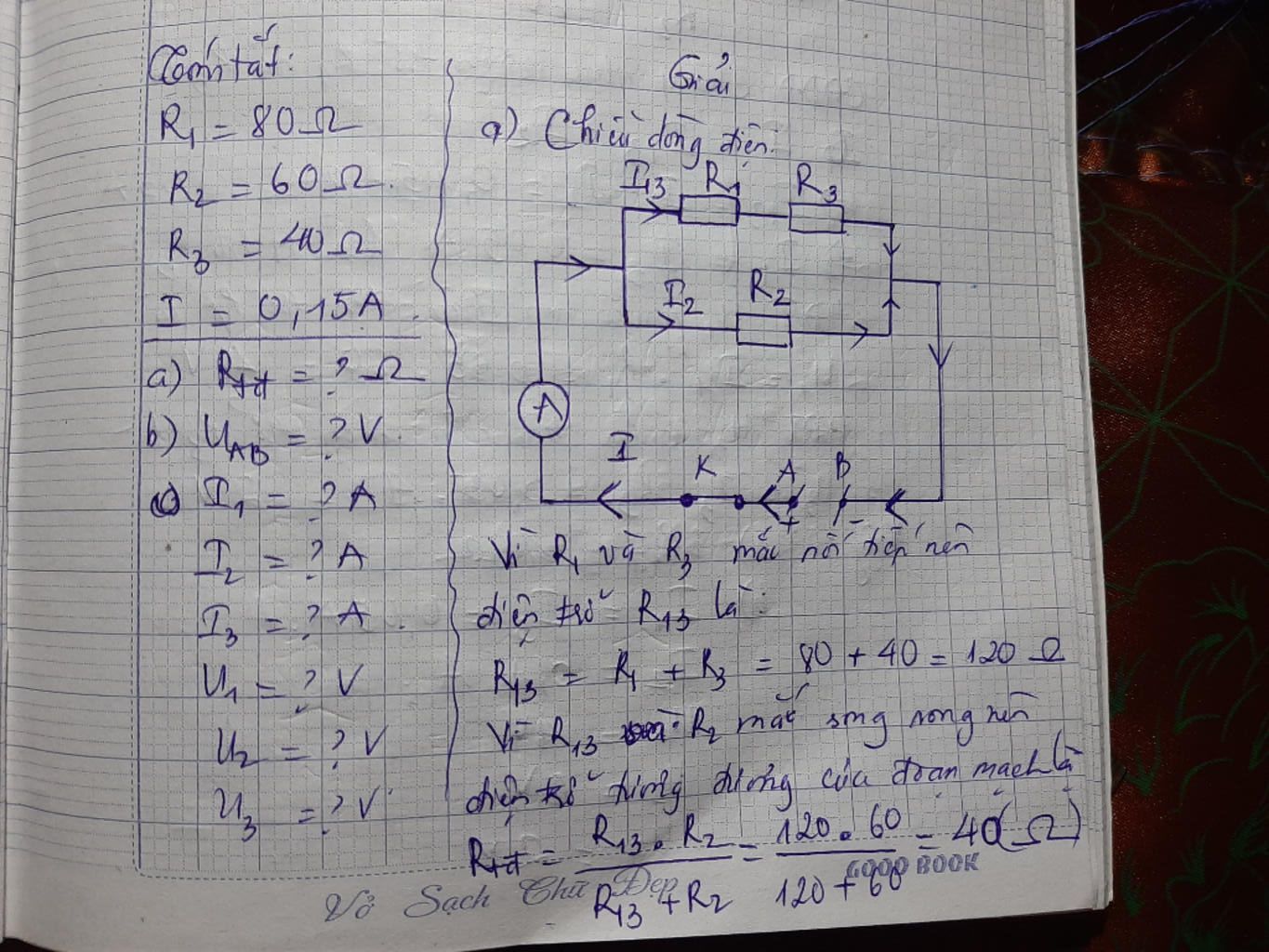

Mạch: $(R_1 nt R_3) // R_2$
a. Ta có:
$R_{13} = R_1 + R_3 = 80 + 40 = 120 (\Omega)$
$R_{tđ} =
\dfrac{R_{13}.R_2}{R_{13} + R_2} = \dfrac{120.60}{120 + 60} = 40 (\Omega)$

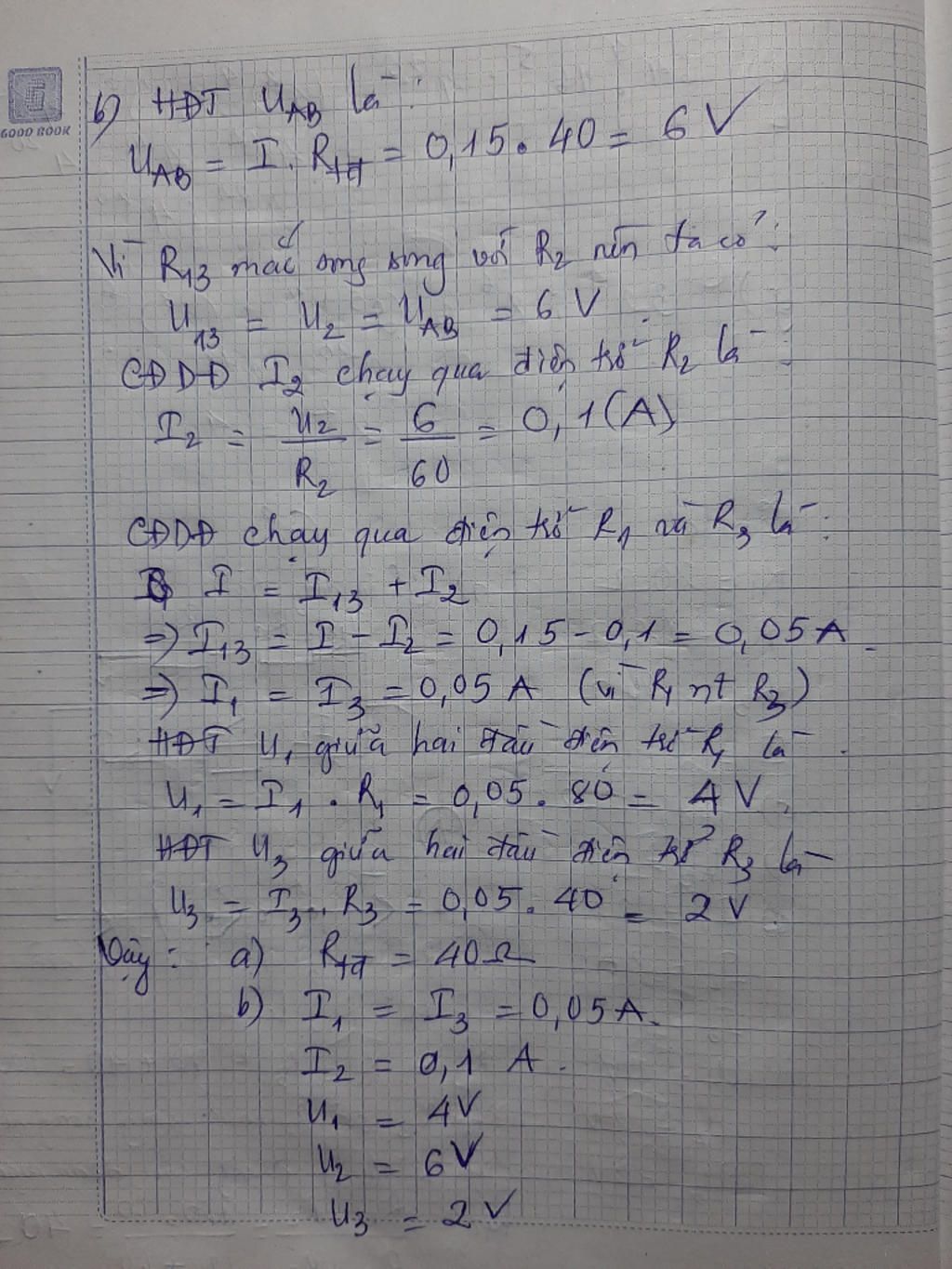

b. Ampe kế chỉ 0,15A nên $I = 0,15 A$
Hiệu điện thế giữa hai đầu đoạn mạch bằng hiệu điện thế giữa hai đầu $R_1 nt R_3$ và bằng hiệu điện thế giữa hai đầu $R_2$ và bằng:
$U = U_{13} = U_2 = I.R_{tđ} = 0,15.40 = 6 (V)$
Ta có:
$I_{13} = I_1 = I_3 = \dfrac{U_{13}}{R_{13}} = \dfrac{6}{120} = 0,05 )A)$
Do đó:
$U_1 = I_1.R_1 = 0,05.80 = 4 (V)$
$U_3 = I_3.R_3 = 0,05.40 = 2 (V)$
Giải thích các bước giải:
Thảo luận
Lời giải 2 :
Đáp án:
Giải thích các bước giải:
