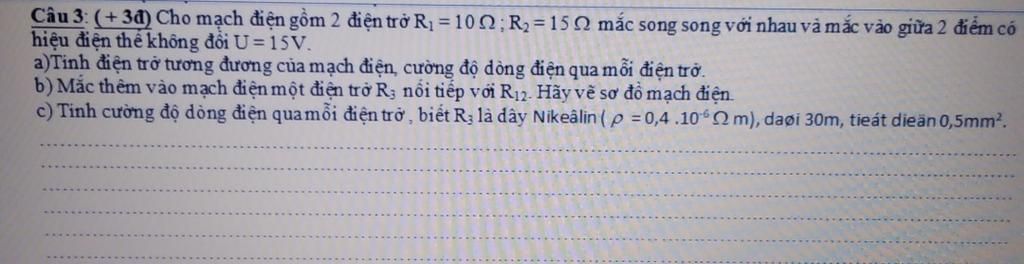

Câu 3: (+ 3đ) Cho mạch diện gồm 2 diện trở R = 102; R2=15 Q mắc song song với nhau và mắc vào giữa 2 diểm có hiệu đien thế không đoi U= 15V. a)Tinh điện tr
Lời giải 1 :
Tóm tắt:
`R_1 = 10 Omega`
`R_2 = 15 Omega`
`U = 15 V`
`R_(tđ) = ? Omega`
`p = 0,4 . 10^-6 Omega. m`
`l = 30m`
`S = 0,5 mm^2 = 0,0000005 m^3`
`I_1?A`
`I_2 ? A`
`I_3? A`
Điện trở tương đương là:
`R_(tđ) = (R_1 . R_2)/(R_1 + R_2) = (10 . 15)/(10+15) = 6 Omega`
Vì `R_1` // `R_2 => U = U_1 = U_2 =15V`
Cường độ dòng điện qua `R_1` và `R_2` là:
`I_1 = U/R_1 = 15/10 = 1,5 A`
`I_2 = U/R_2 = 15/15 = 1A`

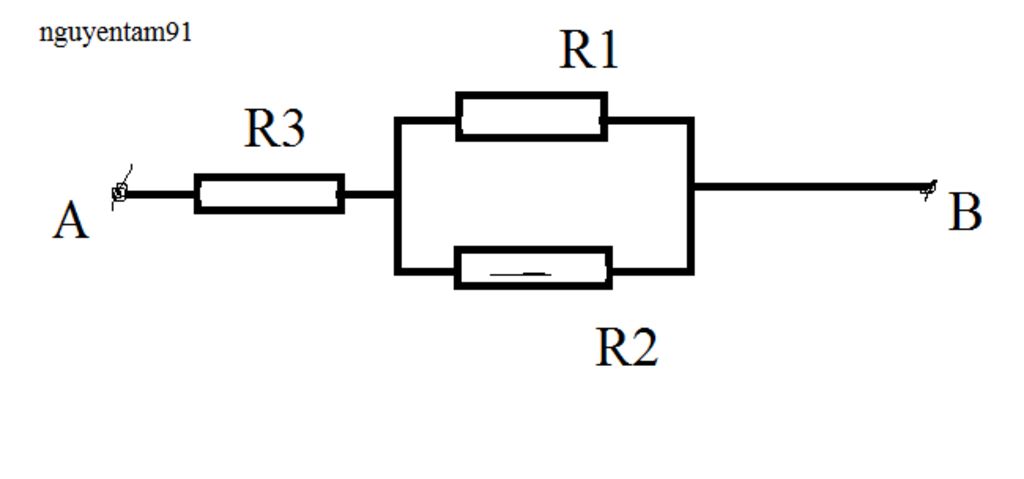

b) Bạn xem hình
c) Điện trở của `R_3` là:
`R_3 = p.l/s = 0,4.10^-6.30/ 0,0000005 = 24 Omega`
Điện trở tương đương là:
`R_(tđ)' = R_3 + R_(tđ ) = 24 + 6 = 30 Omega`
CĐDĐ là:
`I' =I_3 = I_(12) = U/R_(tđ)' = 15/30 = 0,5 A`
`Hđt của `R_1; R_2` là:
`U_1 = U_2 = U_12 = I_(12). R_(tđ) = 0,5 . 6 = 3 V`
CĐDĐ qua `R_1 ; R_2` là:
`I_1' = U/R_1 = 3/10 = 0,3 A`
`I_2' = U/R_2 = 3/15 = 0,2 A`
