Đáp án:

Điện trở tương đương của R2 và R3 là:

Rtđ=1/R2+1/R3=1/15+1/10

=>Rtđ=R2.R3/R2+R3=15.10/15+10=150/25=6(ôm)

Hiệu điện thế giữa hai đầu R3 là:

U3=I3.R3=0,3.10=3V

U=U2=U3=3V

Cường độ dòng điện qua R2 là:

I2=U2/R2=3/15=0,22A

Cường độ dòng điện qua R1 là

I1=I=I2+I3=0,5A

Hiệu điện thế giữa 2 đầu đoạn mạch

U AB=I.(Rtđ+R1)=0,5.(6+9)=7,5V

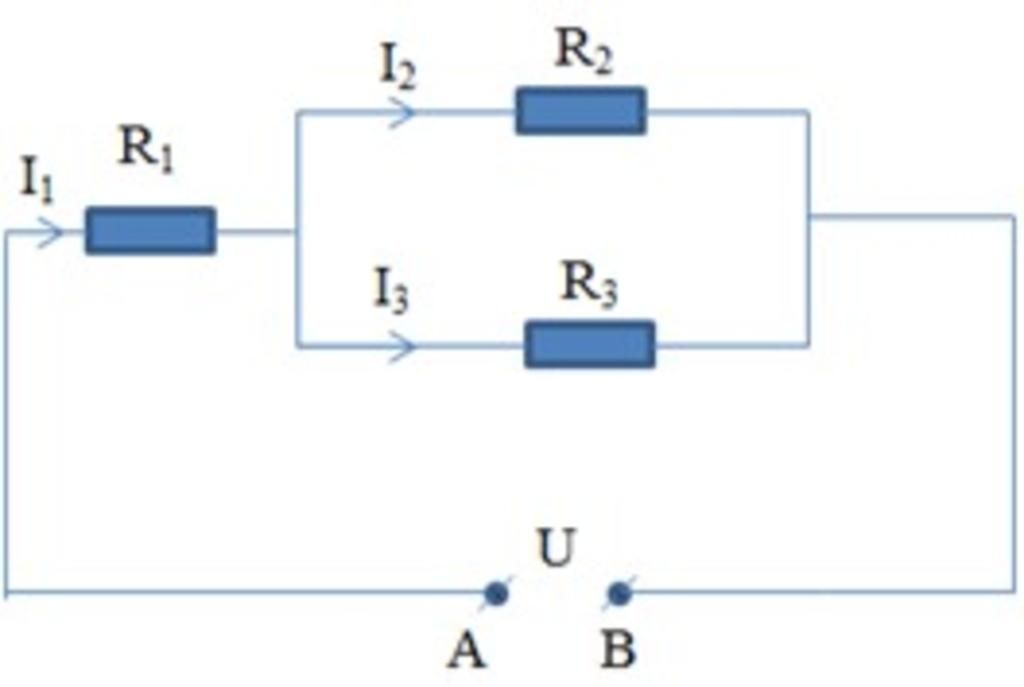

$R_1nt(R_2//R_3)$

Điện trở tương đương của mạch

$R_{tđ}=R_1+\dfrac{R_2.R_3}{R_2+R_3}=9+\dfrac{15.10}{15+10}=15Ω$

Hiệu điện thế giữa hai đầu $R_3$

$U_3=I_3.R_3=0,3.10=3V$

Hiệu điện thế giữa hai đầu $R_2$

$U_2=U_3=3V$

Cường độ dòng điện chạy qua $R_2$

$I_2=\dfrac{U_2}{R_2}=\dfrac{3}{15}=0,2A$

Cường độ dòng điện chạy qua $R_1$

$I_1=I_2+I_3=0,2+0,3=0,5A$

$I=I_1=0,5A$

Hiệu điện thế giữa hai đầu đoạn mạch

$U_{AB}=I.R_{tđ}=0,5.15=7,5V$
