Đáp án:

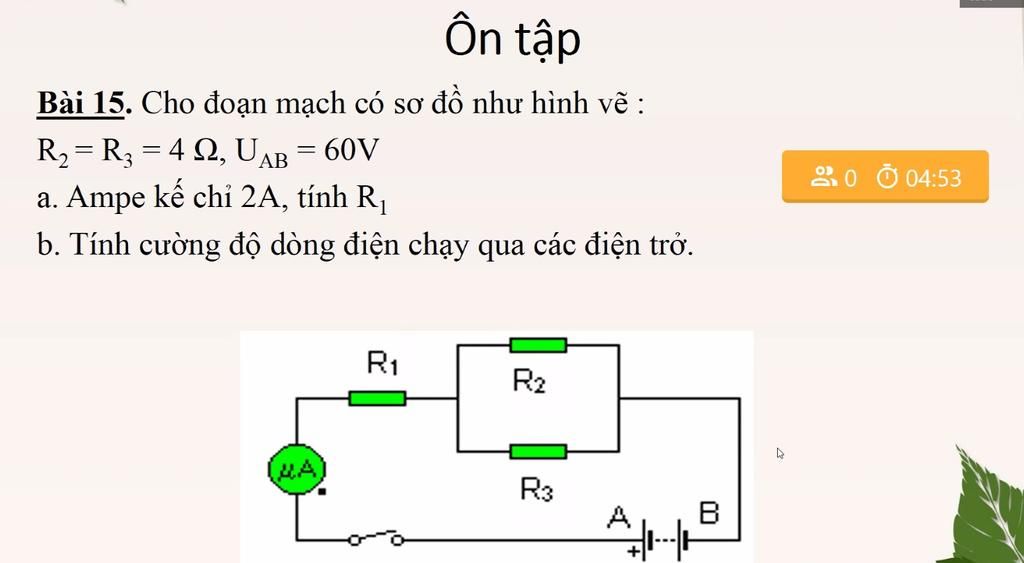

 a. Ampe kế chỉ 2A nên cường độ dòng điện chạy qua mạch chính là:

       $I = 2A$

Điện trở tương đương của đoạn mạch là:

  $R_{tđ} = \dfrac{U}{I} = \dfrac{60}{2} = 30 (\Omega)$

Điện trở tương đương của đoạn mạch gồm $R_2 // R_3$ là:

   $R_{23} = \dfrac{R_2.R_3}{R_2 + R_3} = \dfrac{4.4}{4 + 4} = 2 (\Omega)$

Ta có:

 $R_{tđ} = R_1 + R_{23} = R_1 + 2$

     $\Rightarrow R_1 = R_{tđ} - R_{23}$

Điện trở $R_1$ là:

     $R_1 = 30 - 2 = 28 (\Omega)$

b. Ta có: $I = I_1 = I_{23} = 2 (A)$

Suy ra:

 $ U_{23} = U_2 = U_3 = I_{23}.R_{23} = 2.2 = 4 (V)$

Do đó:

  $I_2 = \dfrac{U_2}{R_2} = \dfrac{4}{4} = 1 (A)$

$I_3 = \dfrac{U_3}{R_3} = \dfrac{4}{4} = 1 (A)$

Giải thích các bước giải:
