Đáp án+Giải thích các bước giải:

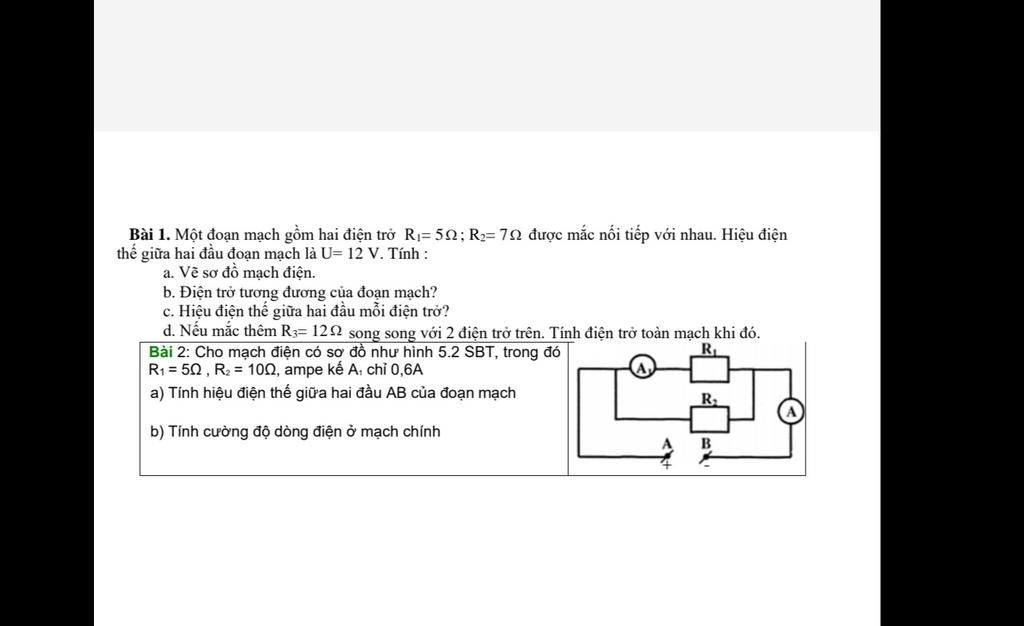

Bài 1.

Tóm tắt

`R_1=5\Omega`

`R_2=7\Omega`

`U=12V`

b) `R_(12)=?`

c) `U_1=?`

    `U_2=?`

d) `R_3=12\Omega`

    `R_(tđ)=?`

_________________________________________

Giải

b)

Vì `R_1` nối tiếp `R_2` nên

`R_(12)=R_1+R_2=5+7=12(\Omega)`

c)

Ta có: `I=U/R_(12)=12/12=1(A)`

Vì `R_1` nối tiếp `R_2` nên

`I_1=I_2=I=1(A)`

`=>U_1=I_1.R_1=1.5=5(V)`

`=>U_2=U-U_1=12-5=7(V)`

d)

Vì $R_3//R_{12}$ nên

`1/R_(tđ)=1/R_3+1/R_(12)=1/12+1/12=1/6`

`=>R_(tđ)=6(\Omega)`

Bài 2.

Tóm tắt

`R_1=5\Omega`

`R_2=10\Omega`

`I_1=0,6A`

a) `U_(AB)=?`

b)` I=?`

____________________________________

Giải

a)

Ta có: `U_1=I_1.R_1=0,6.5=3(V)`

Vì $R_1//R_2$ nên

`U_(AB)=U_1=U_2=3(V)`

b)

Ta có: `I_2=U_2/R_2=3/10=0,3(A)`

Vì $R_1//R_2$ nên

`I=I_1+I_2=0,6+0,3=0,9(A)`



Đáp án:

 Bài 1.

a.

b. Điện trở tương đương của đoạn mạch là:

  $R_{tđ} = R_1 + R_2 = 5 + 7 = 12 (\Omega)$

c. Vì hai điện trở mắc nối tiếp với nhau nên:

    $I = I_1 = I_2 = \dfrac{U}{R_{tđ}} = \dfrac{12}{12} = 1 (A)$

Hiệu điện thế giữa hai đầu các điện trở lần lượt là:

   $U_1 = I_1.R_1 = 1.5 = 5 (V)$

   $U_2 = I_2.R_2 = 1.7 = 7 (V)$

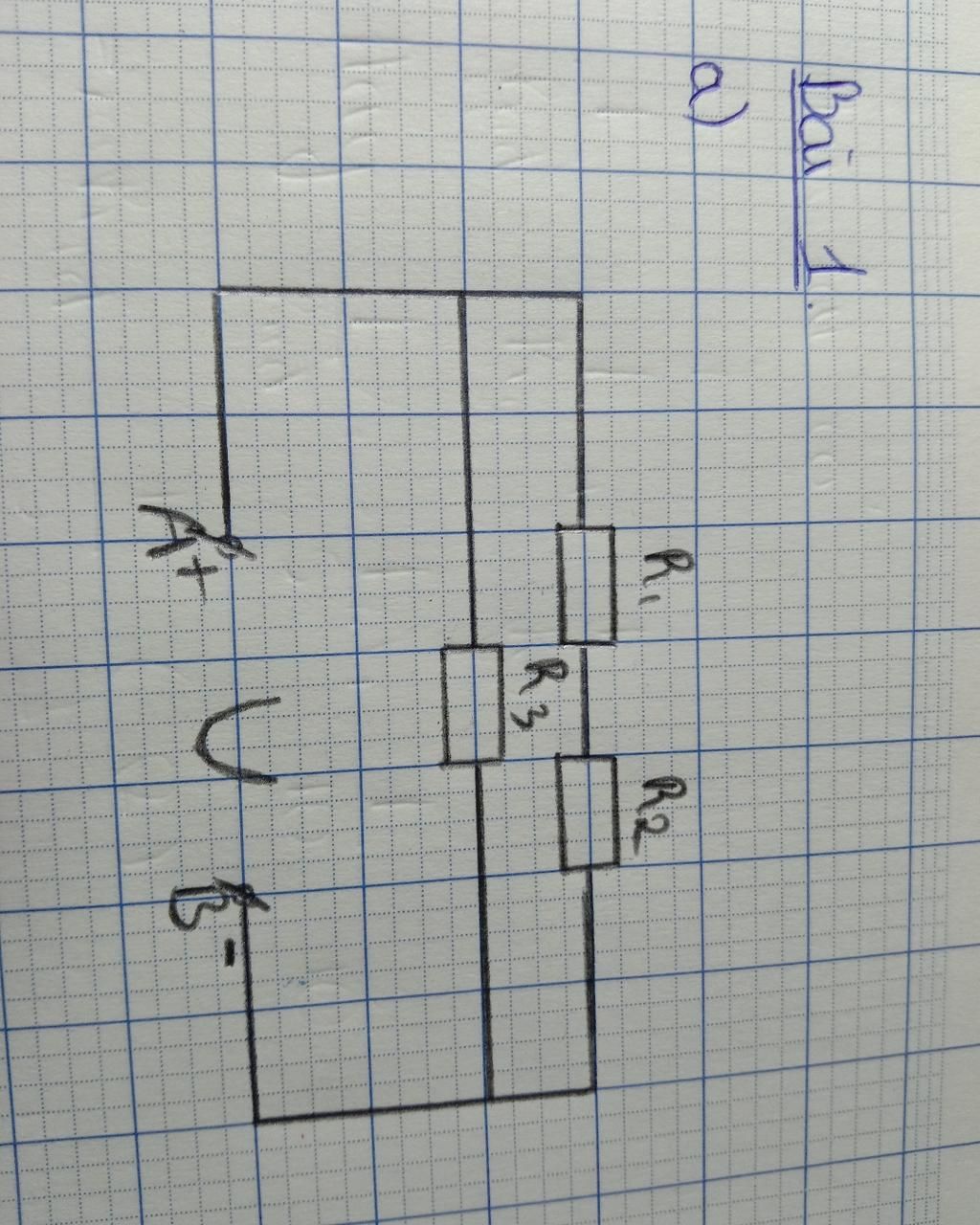

d. Khi mắc thêm điện trở $R_3$ song song với đoạn mạch trên thì ta có mạch:

       $(R_1 nt R_2) // R_3$

  $R_{12} = R_1 + R_2 = 12 (\Omega)$

  $R_{tđ} ' = \dfrac{R_{12}.R_3}{R_{12} + R_3} = \dfrac{12.12}{12 + 12} = 6 (\Omega)$

Bài 2.

a.

Hiệu điện thế giữa hai đầu các điện trở bằng nhau và bằng hiệu điện thế giữa hai đầu đoạn mạch là:

    $U = U_1 = U_2 = I_1.R_1 = 0,6.5  = 3 (V)$

b. Cường độ dòng điện chạy qua điện trở $R_2$ là:

   $I_2 = \dfrac{U_2}{R_2} = \dfrac{3}{10} = 0,3 (A)$

Cường độ dòng điện chạy qua mạch chính là:

  $I = I_1 + I_2 = 0,6 + 0,3 = 0,9 (A)$

Giải thích các bước giải:
