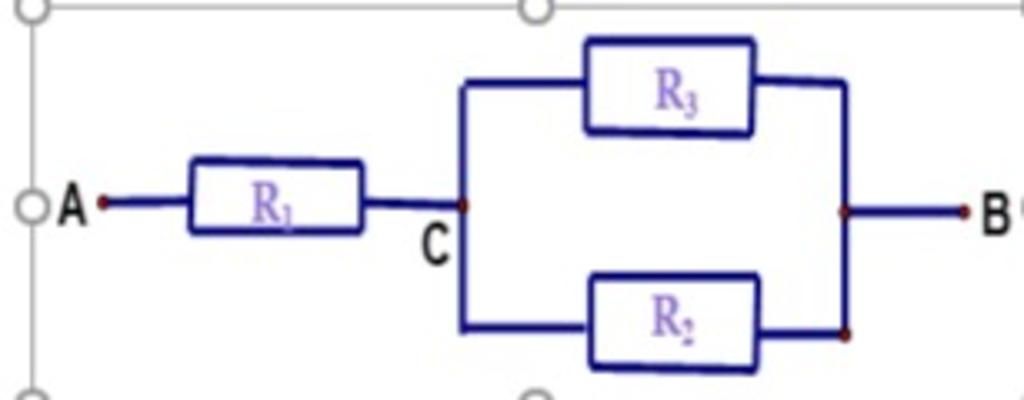

40 điểm Cho mạch điện như hình vẽ Biết UAB = 60V , R1 = 18 , R2 = 30, R3 = 20 a)Tính điện trở của đoạn mạch AB b)Tính cường độ dòng điện qua các điện trở.
40 điểm Cho mạch điện như hình vẽ Biết UAB = 60V , R1 = 18 , R2 = 30, R3 = 20 a)Tính điện trở của đoạn mạch AB b)Tính cường độ dòng điện qua các điện trở.
Lời giải 1 :
Đáp án:
Giải thích các bước giải:

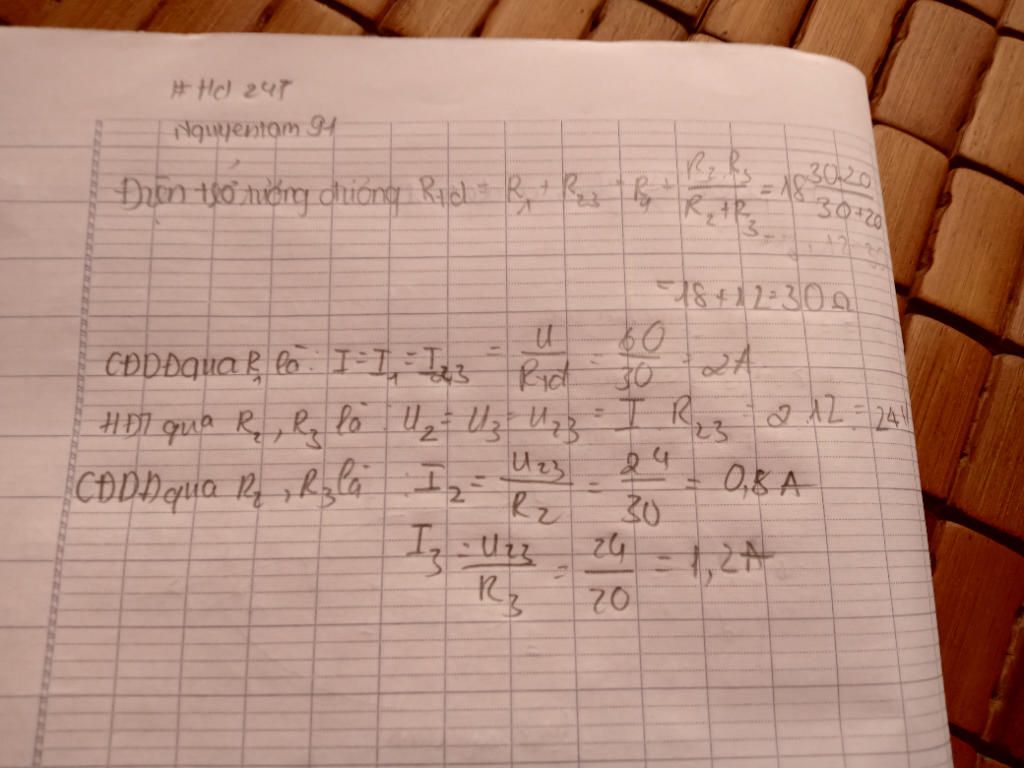

Bạn xem hình nhé
Thảo luận
Lời giải 2 :
Đáp án+Giải thích các bước giải:
Tóm tắt
`U_(AB)=60V`
`R_1=18\Omega`
`R_2=30\Omega`
`R_3=20\Omega`
a) `R_(tđ)=?`
b) `I_1=?`
`I_2=?`
`I_3=?`
_________________________________________
Giải
a)
Vì $R_2//R_3$ nên
`1/R_(23)=1/R_2+1/R_3=1/30+1/20=1/12`
`=>R_(23)=12(\Omega)`
Vì `R_1` mắc nối tiếp `R_(23)` nên
`R_(tđ)=R_1+R_(23)=18+12=30(\Omega)`
b)
Ta có: `I=U_(AB)/R_(tđ)=60/30=2(A)`
Vì `R_1` mắc nối tiếp `R_(23)` nên
`I_1=I_(23)=I=2(A)`
`=>U_(AC)=I_1.R_1=2.18=36(V)`
`=>U_(BC)=U_(AB)-U_(AC)=60-36=24(V)`
Vì $R_2//R_3$ nên
`U_2=U_3=U_(BC)=24(V)`
`=>I_2=U_2/R_2=24/30=0,8(A)`
`I_3=U_3/R_3=24/20=1,2(A)`
