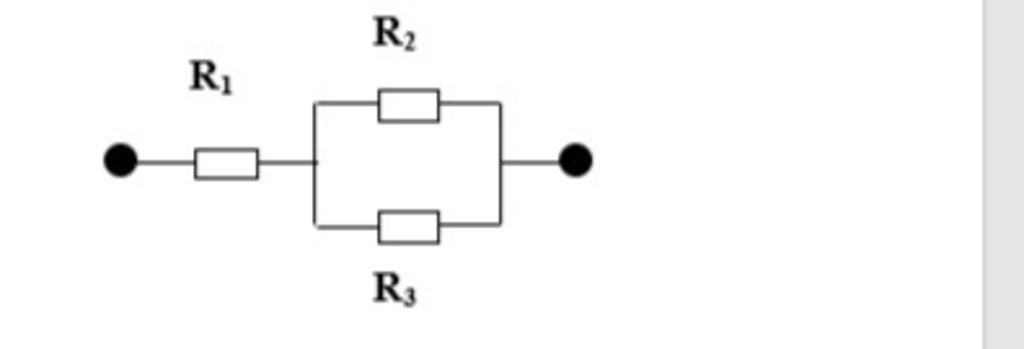

40 điểm Cho mạch điện như H.V. Biết R1 = 6; R2 = 30 và R3 = 15. Hiệu điện thế ở hai đầu AB là 24V a) Tính điện trở tương đương của mạch điện
40 điểm Cho mạch điện như H.V. Biết R1 = 6; R2 = 30 và R3 = 15. Hiệu điện thế ở hai đầu AB là 24V a) Tính điện trở tương đương của mạch điện b) Tính cường độ dòng điện qua mỗi điện trở c) Tính hiệu điện thế ở hai đầu mỗi điện trở
Lời giải 1 :
Đáp án:
Giải thích các bước giải:
Thảo luận
Lời giải 2 :
Đáp án+Giải thích các bước giải:
Tóm tắt
`R_1=6\Omega`
`R_2=30\Omega`
`R_3=15\Omega`
`U_(AB)=24V`
a) `R_(tđ)=?`
b) `I_1=?`
`I_2=?`
`I_3=?`
c) `U_1=?`
`U_2=?`
`U_3=?`
______________________________________________________
Giải
a)
Vì $R_2//R_3$ nên
`1/R_(23)=1/R_2+1/R_3=1/30+1/15=1/10`
`=>R_(23)=10(\Omega)`
Vì `R_(23)` nối tiếp `R_1` nên
`R_(tđ)=R_(23)+R_1=10+6=16(\Omega)`
b+c)
Ta có: `I=U/R_(tđ)=24/16=1,5(A)`
Vì `R_(23)` nối tiếp `R_1` nên
`I_1=I_(23)=I=1,5(A)`
` =>U_(23)=I_(23).R_(23)=1,5.10=15(V)`
Vì $R_2//R_3$ nên
`U_2=U_3=U_(23)=15(V)`
`=>I_2=U_2/R_2=15/30=0,5(A)`
`=>I_3=I_(23)-I_2=1,5-0,5=1(A)`
Vì `R_(23)` nối tiếp `R_1` nên
`U_1=U-U_(23)=24-15=9(V)`
