Đáp án:

a) `R_{td}=20\Omega`

b) `I_2=0,3A`

    `I_3=0,1A`

c) `U=8V`

Giải thích các bước giải:

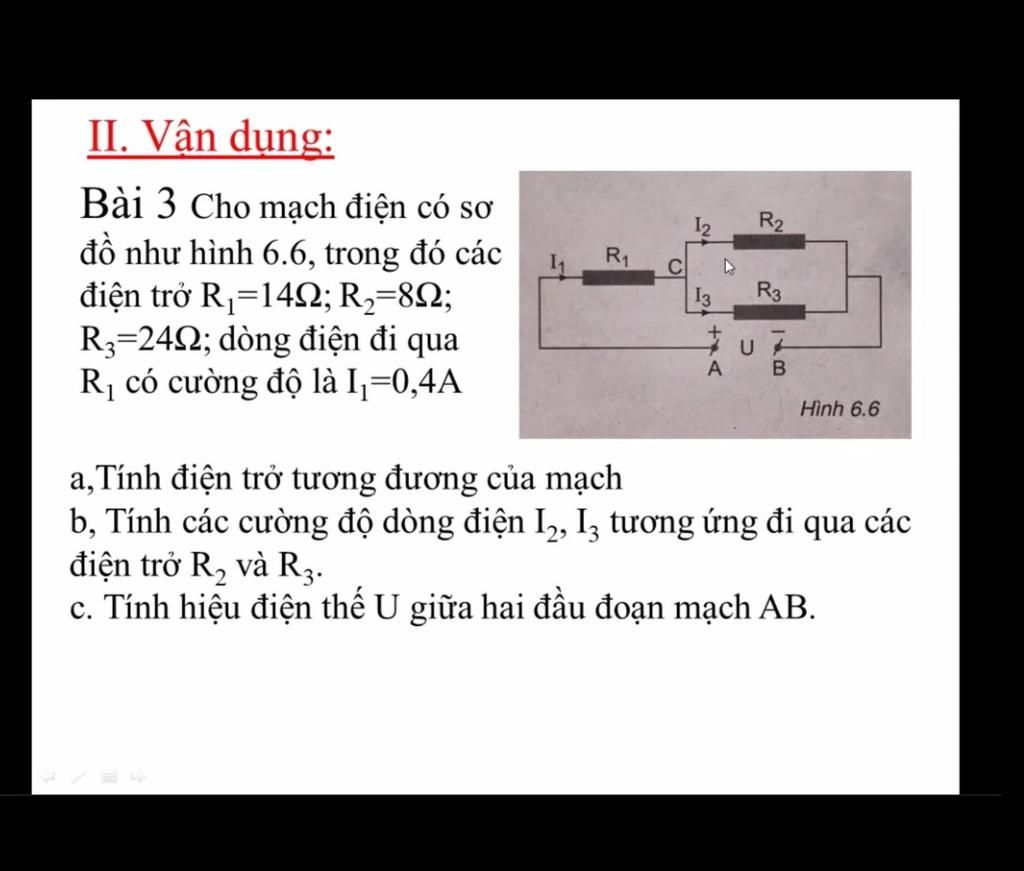

$R_1nt(R_2//R_3)$

`R_1=14\Omega`

`R_2=8\Omega`

`R_3=24\Omega`

`I_1=0,4A`

------------------

a) `R_{td}=?\Omega`

b) `I_2, I_3=?A`

c) `U=?V`

a) `R_{23}={R_2.R_3}/{R_2+R_3}={8.24}/{8+24}=6\Omega`

điện trở tương đương của đoạn mạch là:

`R_{td}=R_1+R_{23}=14+6=20\Omega`

b) hiệu điện thế giữa hai đầu điện trở R2 và R3 là:

`U_2=U_3=I_1.R_{23}=0,4.6=2,4V`

cường độ dòng điện qua điện trở R2 và R3 là:

`I_2=U_2/R_2={2,4}/8=0,3A`

`I_3=U_3/R_3={2,4}/24=0,1A`

c) hiệu điện thế giữa hai đầu đoạn mạch AB là:

`U=I_1.R_{td}=0,4.20=8V`

Đáp án:



Giải thích các bước giải:

 Tóm tắt:
`R_1=14\Omega`
`R_2=8\Omega`
`R_3=24\Omega`
`I_1=0,4A`
-----------------
                       GIẢI
Điện trở tương đương của mạch là:
`R_{tđ}=R_1+{R_2.R_3}/{R_2+R_3}=14+192/32=20\Omega`

`R_1` nối tiếp `R_{2,3}=> I_1=I_{2,3}`
Hiệu điện thế :
`U_1=I_1.R_1=0,4.14=5,6V`
`U_{2,3}=U_2=U_3=I_{2,3}.R_{2,3}=0,4.6=2,4V`
`U_{AB}=I.R_{tđ}=0,4.20=8V`
