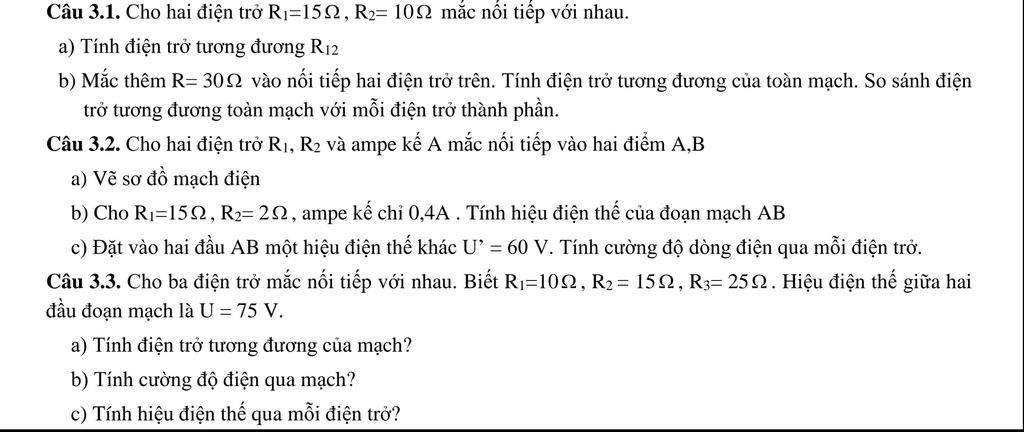

Câu 3.1. Cho hai điện trở R1=15N, R2= 10N mắc nối tiếp với nhau. a) Tính điện trở tương đương R12 b) Mắc thêm R= 302 vào nối tiếp hai điện trở trên. Tính đ

Câu hỏi :

Giúp em với ạ, em cần gấp lắm


Lời giải 1 :

Bài 3.1:

a. Điện trở tương đương của mạch là:

Rtđ = R1 + R2 = 15 + 10 = 25 (Ω)

b. Điện trở tương đương của mạch sau khi mắc R3 là:

Rtđ' = R1 + R2 + R3 = 15 + 10 + 30 = 55 (Ω)

Ta thấy: Rtđ' > R1 (55 > 15); Rtđ' > R2 (55 > 10); Rtđ' > R3 (55 > 30)

Vậy điện trở tương đương của toàn mạch sẽ lớn hơn mỗi điện trở thành phần.

Bài 3.2:

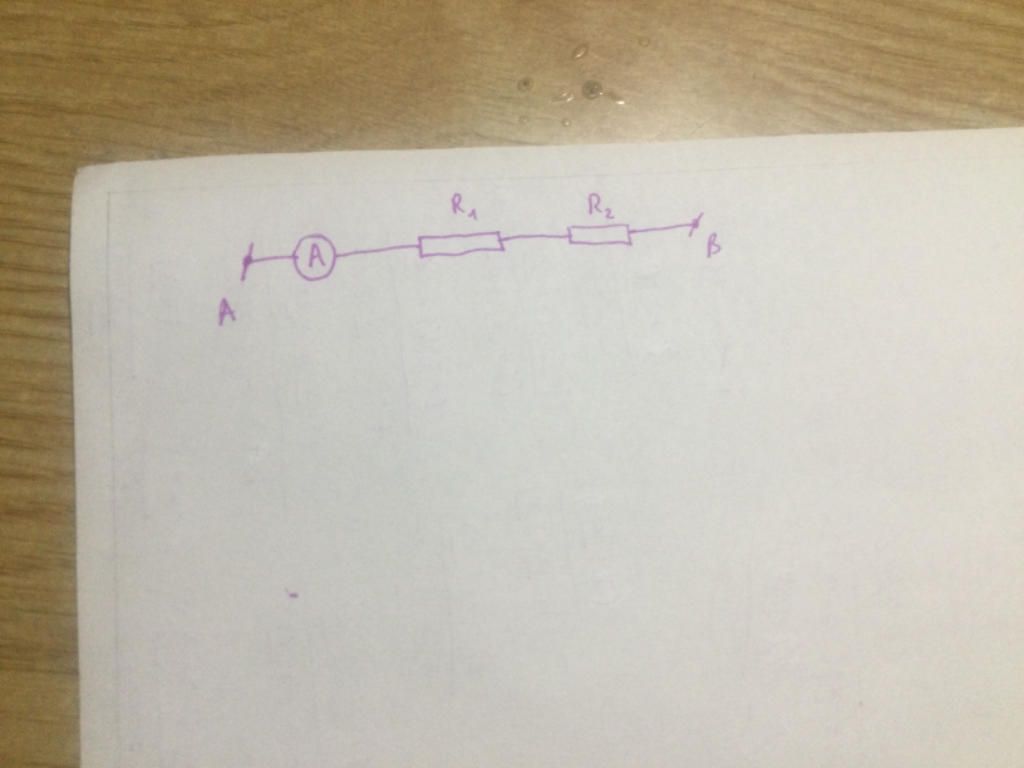

a. Sơ đồ trong hình vẽ

b. Điện trở tương đương của mạch là:

Rtđ = R1 + R2 = 15 + 2 = 17 (Ω)

Hiệu điện thế giữa hai đầu đoạn mạch AB là:

U = I . Rtđ = 0,4 . 17 = 6,8 (V)

c. Vì R1 nt R2 nên I = I1 = I2

Cường độ dòng điện chạy qua mỗi điện trở là:

I1 = I2 = I = U'/Rtđ = 60/17 = ~3,5 (A)

Đáp số: b) U = 6,8V; c) I1 = I2 = ~3,5A

Bài 3.3:

a. Điện trở tương đương của mạch là:

Rtđ = R1 + R2 + R3 = 10 + 15 + 25 = 50 (Ω)

b. Cường độ dòng điện chạy qua mạch là:

I = U/Rtđ = 75/50 = 1,5 (A)

c. Vì R1 nt R2 nt R3 nên I = I1 = I2 = I3 = 1,5A

Hiệu điện thế giữa hai đầu mỗi điện trở là:

U1 = I1 . R1 = 1,5 . 10 = 15 (V)

U2 = I2 . R2 = 1,5 . 15 = 22,5 (V)

U3 = I3 . R3 = 1,5 . 25 = 37,5 (V)

Đáp số: a) Rtđ = 50Ω; b) I = 1,5A; c) U1 = 15V, U2 = 22,5V, U3 = 37,5V


Thảo luận

-- 5* vì cố gắng :)))
