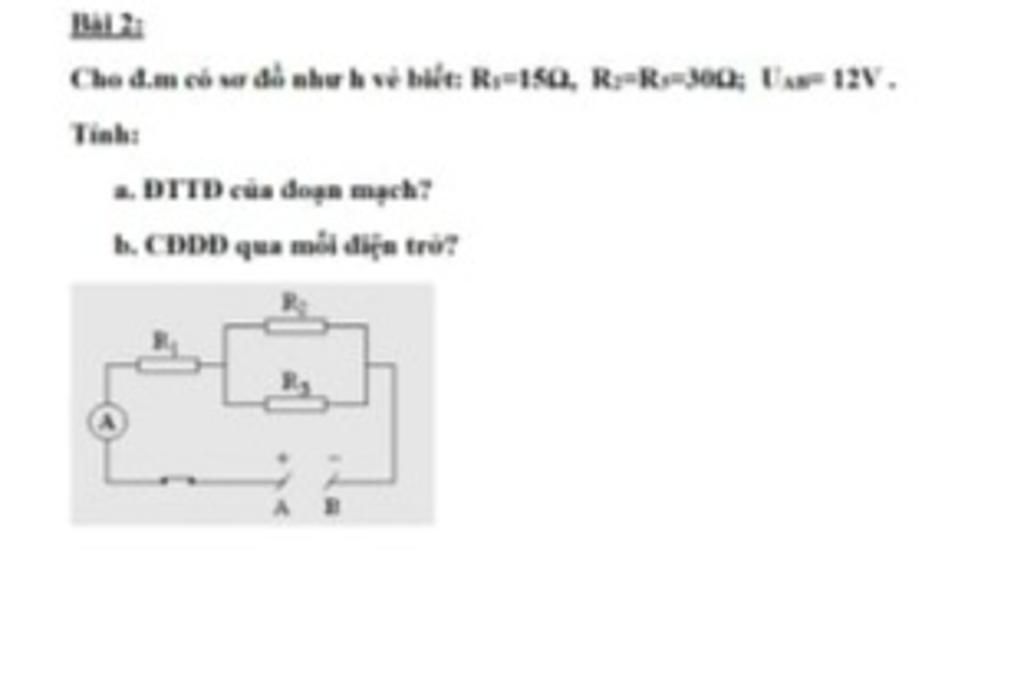

TT

R1= 15∩

R2=R3=30∩

Uab=12 V

Giải

a) Điện trở tương đương của đoạn mạch là:

Rtđ = R1+($\frac{R2.R3}{R2+R3}$ )= 15+($\frac{30.30}{30+30}$ )= 30 ∩

b)

Vì đoạn mạch mắc song song nên Uab= U2=U3= 12V

Cường độ dòng điện qua mỗi điện trở là:

I2= U2/R2=12/30= 0.4 V

I3=U3/R3= 12/30= 0,4V

I1=I2+I3=0,4+0,4=0,8 V

(CHÚC BẠN HỌC TỐT ^_^)

(có gì thắc mắc thì bình luận nha)





` a) ` Vì ` R_2 ` $//$ ` R_3 ` nên:

Điện trở ` R_{23} ` của dòng điện là:

` R_{23} = \frac{R_2 . R_3}{R_2 + R_3} = \frac{30.30}{30 + 30} = 15 Omega `

Vì ` R_1 ` $nt$ ` R_{23} `

Điện trở tương đương của đoạn mạch ` AB ` là:

` R_{AB} = R_1 + R_{23} = 15 + 15 = 30 Omega `

` b) ` Cường độ dòng điện của đoạn mạch ` AB ` và của điện trở ` R_1 ` là:

` I = I_1 = (U_{AB})/(R_{AB}) = (12)/(30) = 0,4 A `

Vì ` R_1 ` $nt$ ` R_{23} ` nên: ` I_1 = I_{23} = 0,4 A `

Hiệu điện thế của điện trở ` R_{23} ` là:

` U_{23} = I_{23}.R_{23} = 0,4 . 15 = 6 V `

Vì ` R_2 ` $//$ ` R_3 ` nên: ` U_{23} = U_2 = U_3 = 6 V `

Cường độ dòng điện chạy qua điện trở ` R_2 ` là:

` I_2 = (U_2)/(R_2) = 6/(30) = 0,2 A `

Cường độ dòng điện chạy qua điện trở ` R_3 ` là:

` I_3 = (U_3)/(R_3) = 6/(30) = 0,2 A `
