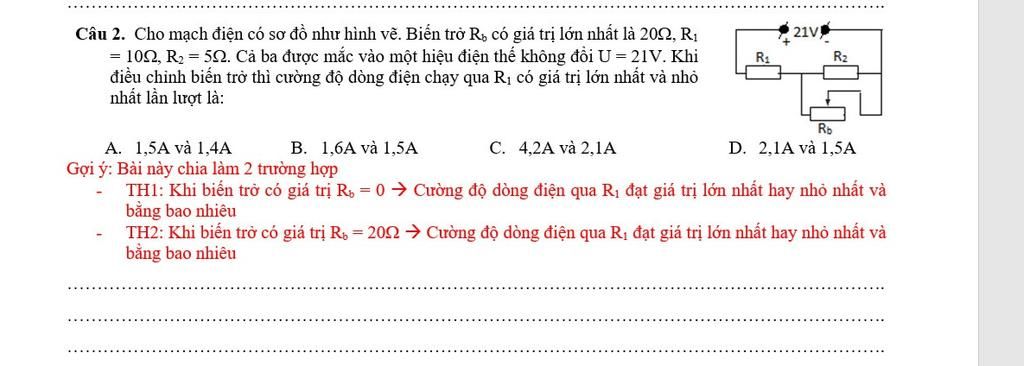

21V Câu 2. Cho mạch điện có sơ đồ như hình vẽ. Biến trở R, có giá trị lớn nhất là 20N, R1 = 102, R2 = 52. Cả ba được mắc vào một hiệu điện thế không đồi U=

Câu hỏi :

trình bày ra giúp mình với ạ


Lời giải 1 :

Cường độ dòng điện qua `R_1` lớn nhất khi điện trở tương đương nhỏ nhất

`=>R_b=0`, lúc này mạch điện chỉ có `R_1`

`I_(1max)=(U)/(R_1)=(21)/(10)=2,1(A)`

Cường độ dòng điện qua `R_1` nhỏ nhất khi điện trở tương đương lớn nhất

`R_(tđ)=R_1+(R_2 .R_b)/(R_2+R_b)=10+(5.20)/(5+20)=14(\Omega)`

`=>I_(1min)=(21)/(14)=1,5(A)`

`=>` Chọn D
