Đáp án:



Giải thích các bước giải:

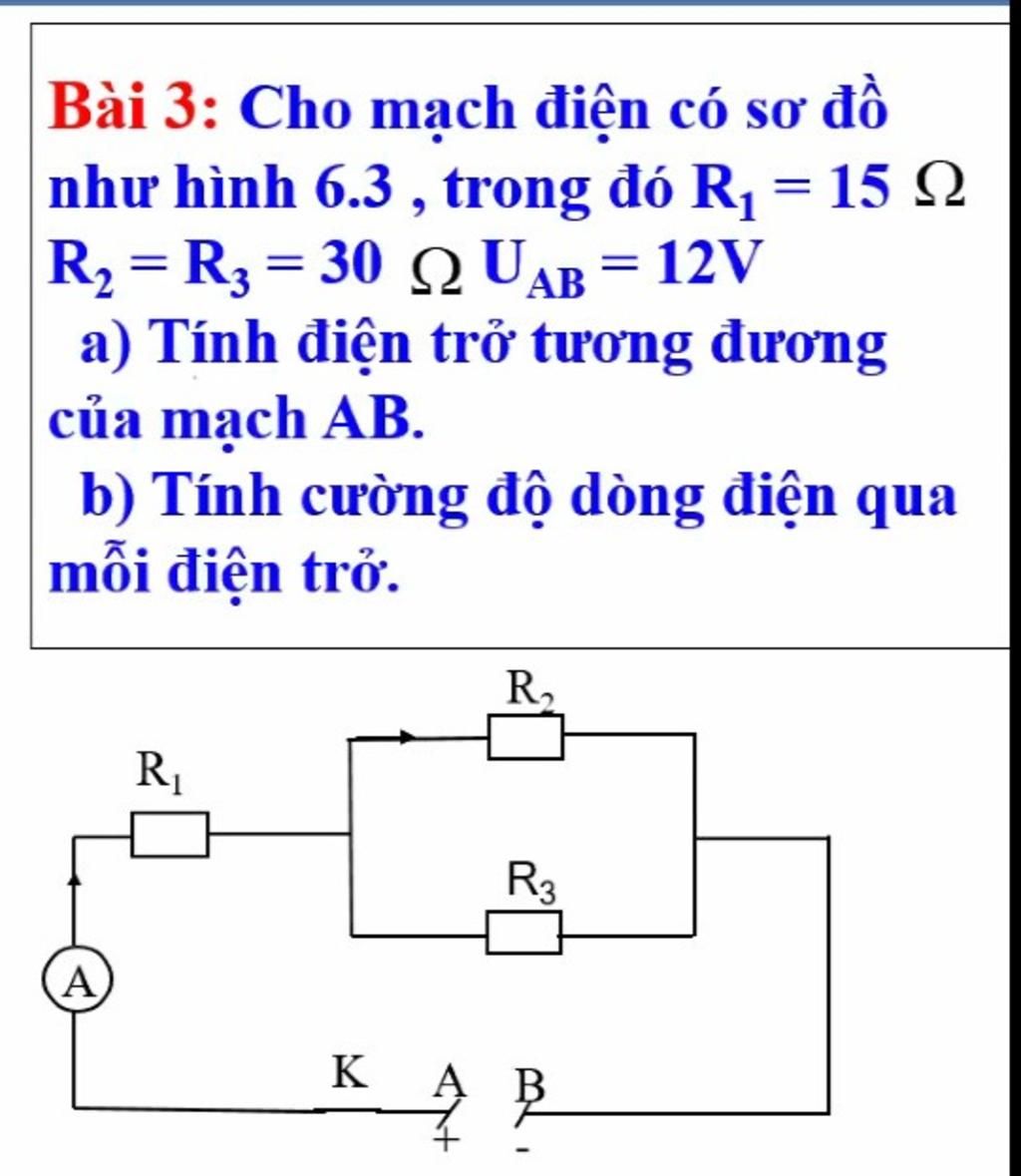

a) Nhận xét: Đoạn mạch gồm hai đoạn mạch con AM (chỉ gồm R₁) ghép nối tiếp với MB ( gồm R₂ // với R₁).

Điện trở tương đương của đoạn mạch là:

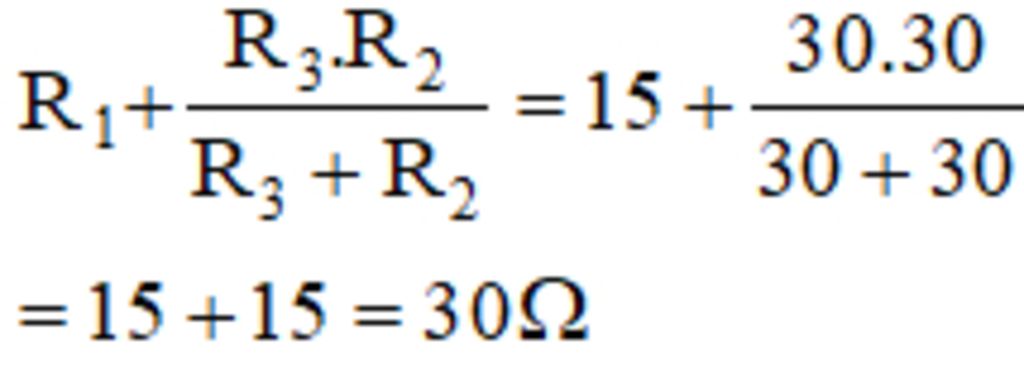

R_tđ = RAM + RMB =

b)

Cường độ dòng điện qua điện trở R₁ chính là cường độ dòng điện qua mạch chính:

I₁ = I = U_AB /R_tđ = 12/30 = 0,4A

Hiệu điện thế giữa hai đầu dây điện trở R₁ là: U₁ = R₁.I₁ = 15.0,4 = 6 V.

Hiệu điện thế giữa hai đầu dây điện trở R₂ và R₃ là:

Video Player is loading.PauseUnmuteRemaining Time 7:59X

U₂ = U₃ = U_MB = U_AB – UAM = 12 – 6 = 6V

Vì R₂ = R₃ nên cường độ dòng điện qua R₂ và R₃ là: I₂ = I₃ = U₃/R₃ = 6/30 = 0,2A



Đáp án:

Vì R1 nt R2 nên R12=15+30=45(ôm).Vì R2//R3 nên R23=(R2XR3):R2+R3=(30X30):60= 900:60=15(ÔM); RAB=R12+R23=45+15=60(ÔM) b) I=U: R= 12:60=0,2(A)
