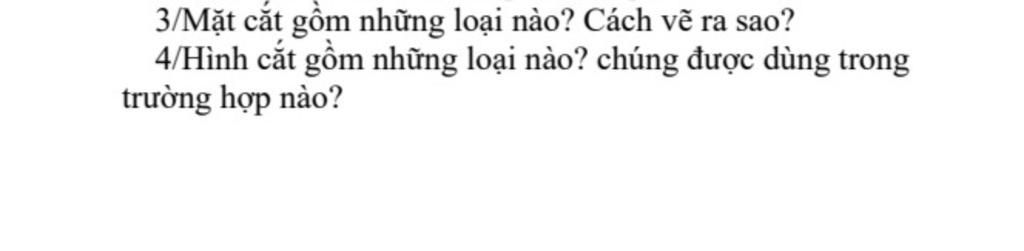

3/  + Mặt cắt chập

Mặt cắt chập được vẽ ngay trên hình chiếu tương ứng, đường bao của mặt cắt được vẽ bằng nét liền mảnh

Mặt cắt chập dùng để biểu diễn vật thể có hình dạng đơn giản.

+ Mặt cắt rời

Mặt cắt rời được vẽ ở ngoài hình chiếu tương ứng, đường bao của mặt cắt được vẽ bằng nét liền đậm

Mặt cắt được vẽ gần hình chiếu và liên hệ với hình chiếu bằng nét gạch chấm mảnh.

4 / Hình cắt bao gồm

+ Hình cắt toàn bộ

Sử dụng một mặt phẳng cắt để chia vật thể thành hai phần

Dùng biểu diễn hình dạng bên trong của vật thể

+ Hình cắt một nửa: (bán phần)

Hình cắt một nửa là hình biểu diến môt nửa hình cắt ghép với một nửa hình chiếu và được ngăn cách nhau bằng nét gạch chấm mảnh

Biểu diễn những vật thể có tính chất đối xứng

Chú ý : Các nét đứt ở nửa hình chiếu đã được thể hiện trên nửa hình cắt nên ta không cần vẽ

+ Hình cắt cục bộ: (riêng phần)

Là hình biểu diễn một phần vật thể dưới dạng hình cắt

Được ngăn cách với phần còn lại của vật thể bằng nét gạch chấm mảnh

Chú ý: Đường giới hạn của phần hình cắt vẽ bằng nét lượn sóng
