Đáp án:

 a.         $R_{tđ} = 4,8 \Omega$

 b.        $I = 0,75A$;   $I_{12} = 0,6A$

Giải thích các bước giải:

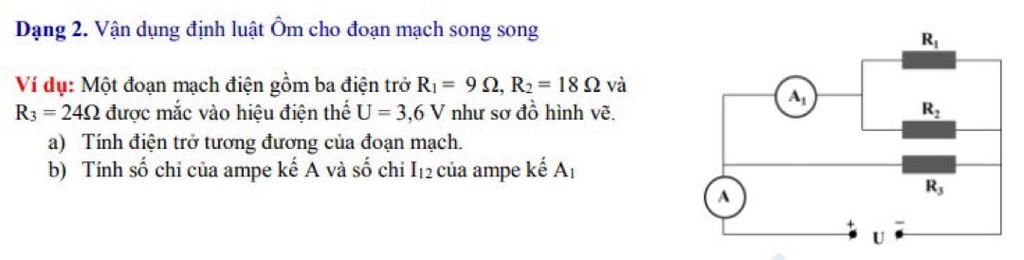

 a. Mạch:   $R_1 // R_2 // R_3$

$\dfrac{1}{R_{tđ}} = \dfrac{1}{R_1} + \dfrac{1}{R_2} + \dfrac{1}{R_3} = \dfrac{1}{9} + \dfrac{1}{18} + \dfrac{1}{24} = \dfrac{5}{24}$

      $\Rightarrow R_{tđ} = \dfrac{24}{5} = 4,8 (\Omega)$

b. Số chỉ của ampe kế $A$ chính bằng cường độ dòng điện chạy qua mạch chính và bằng:

    $I = \dfrac{U}{R_{tđ}} = \dfrac{3,6}{4,8} = 0,75 (A)$

Ta có: $U = U_1 = U_2 = U_3 = 3,6 (V)$

  $I_1 = \dfrac{U_1}{R_1} = \dfrac{3,6}{9} = 0,4 (A)$

    $I_2 = \dfrac{U_2}{R_2} = \dfrac{3,6}{18} = 0,2 (A)$

Do đó:

  $I_{12} = I_1 + I_2 = 0,4 + 0,2 = 0,6 (A)$

Vậy Ampe kế $A_1$ chỉ $0,6 A$

Đáp án:

Giải thích các bước giải:

 Tóm tắt:

`R_1=9\Omega`
`R_2=18\Omega`
`R_3=24\Omega`
`U=3,6V`
------------
                         GIẢI
Điện trở tương đương của mạch là:
`1/R_{tđ}=1/R_1+1/R_2+1/R_3=1/9+1/18+1/24=5/24`

`<=>R_{tđ}=24/5=4,8\Omega`

Vì `R_1`//`R_2`//`R_3` nên :`U_1=U_2=U_3=U=3,6V`

Cường độ dòng điện từng điện trở là;
`I=U/R_{tđ}={3,6}/{4,8}=0,75A`

`I_1=U/R_1={3,6}/9=0,4A`

`I_2=U/R_2={3,6}/18=0,2A`

`I_3=U/R_3={3,6}/24=0,15A`

`I_{1,2}=I_1+I_2=0,4+0,2=0,6A`

Vậy cường độ dòng điện `A_1= 0,6A`
