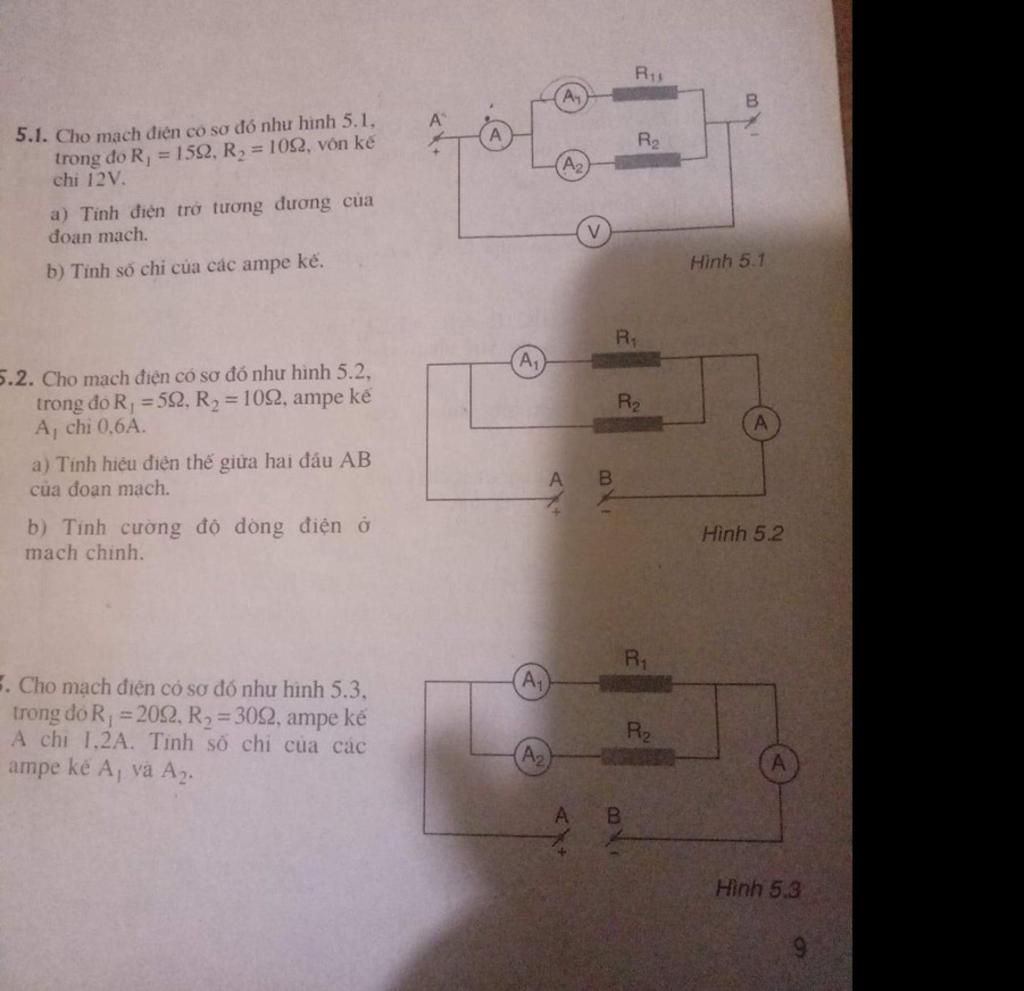

A 5.1. Cho mạch diện có sơ đó như hình 5.1, trong đo R, =152, R, = 102, von kế chi 12V. R2 A2 a) Tinh điện trở tương đương cua đoan mach. V Hình 5.1 b) Tin

Câu hỏi :

Giúp mik vs ạ Mik cảm ơn trc


Lời giải 1 :

Bài 5.1 Tóm tắt R1 = 15Ω R2 = 10Ω U = 12V a/ Rtđ = ? b/ I, I1, I2 = ? Giải a/ Điện trở tương đương của đoạn mạch song song này là Rtđ = R1 × R2/R1 + R2 = 15×10/15+10 = 6Ω b/ Chỉ số ampe kế ở mạch chính là I = U/Rtđ = 12/6 = 2A Chỉ số ampe kế 1 ở mạch rẽ là I1 = U/R1 = 12/15 = 0,8A Chỉ số ampe kế 2 ở mạch rẽ là I2 = U/R2 = 12/10 = 1,2A Bài 5.2 Tóm tắt R1 = 5Ω R2 = 10Ω I1 = 0,6A a/Uab = ? b/I mạch chính = ? Giải a/ Ta có U1 = I1 × R1 = 0,6 × 5 = 3V Vì là đoạn mạch song song nên Hiệu điện thế giữa hai đầu AB bằng hiệu điện thế giữa mỗi đầu đoạn mạch rẽ => U = U1 = 3V b/ Điện trở tương đương của mạch điện Rtđ = R1 × R2 /R1 + R2 = 5 × 10/ 5+10 = 10/3 Cường độ dòng điện mạch chính I = U : Rtđ = 3 : 10/3 = 0,9A Bài 5.3 Tóm tắt R1 = 20Ω R2 = 30Ω I = 1,2A I1 = ? I2 = ? Giải Điện trở tương đương của đoạn mạch là Rtđ = R1 × R2/ R1 + R2 = 20×30/20+30 = 12V Vì là đoạn mạch mắc song song nên Uab = U1 = U2 = I × Rtđ = 1,2 × 12 = 14,4V Chỉ số ampe kế 1 là I1 = U1/R1 = 14,4/20 = 0,72A Chỉ số ampe kế 2 là I2 = U2/R2 = 14,4/30 = 0,48A CHÚC BẠN HỌC TỐT NHÁ !!!
