Đáp án:



Giải thích các bước giải:

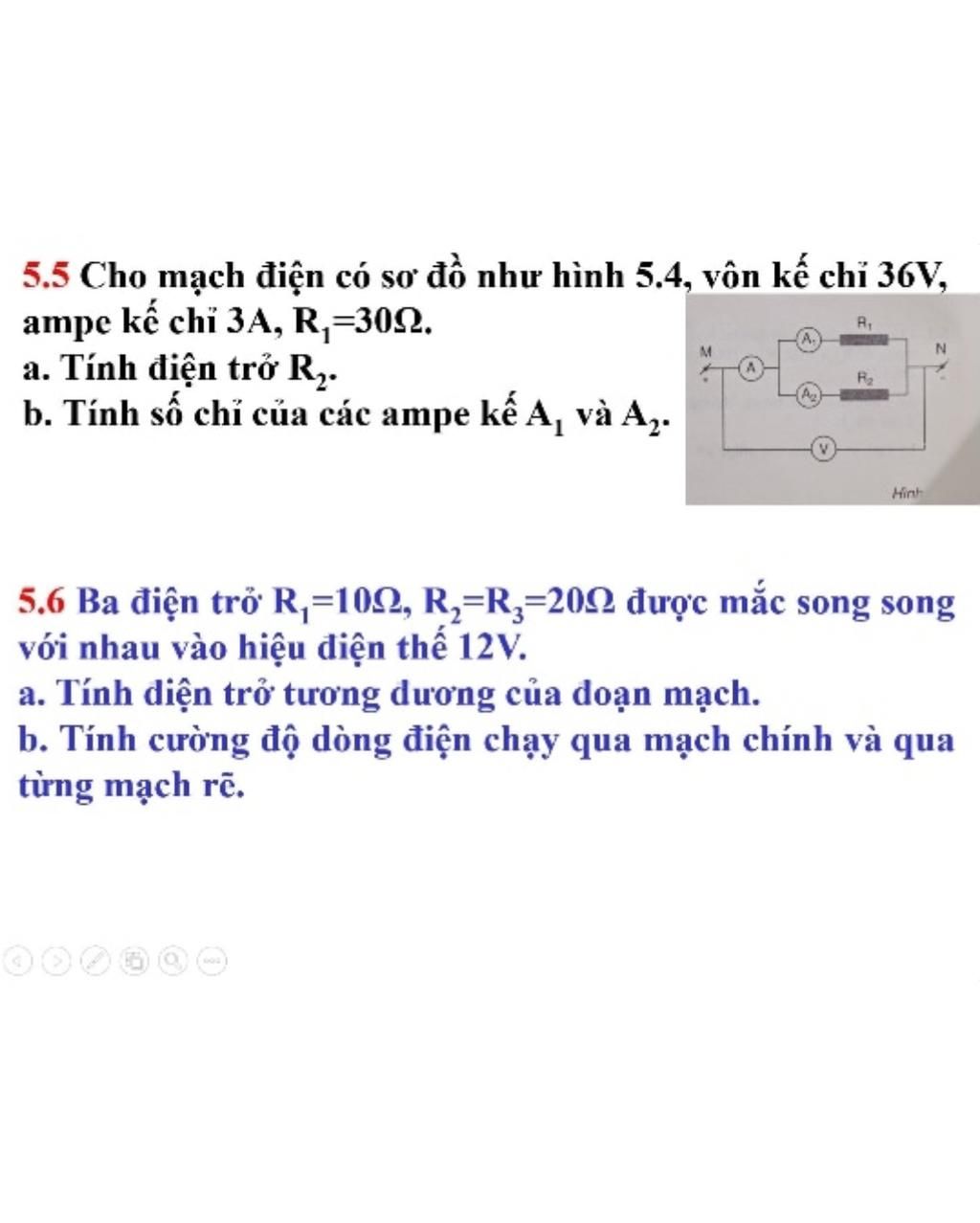

 Câu 1:Tóm tắt;
`R_1=30\Omega`
`U=36V`
`I=3A`
-----------------
                                     GIẢI
Vì `R_1`//`R_2` nên :`U_1=U_2=U=36V`

Điện trở tương đương của mạch là:

`R_{tđ}=U/I=36/3=12\Omega`

Điện trở `R_2` có giá trị là;
`1/R_2=1/R_{tđ}-1/R_1=1/12-1/30=1/20`

`<=>R_2=20\Omega`

Cường độ dòng điện mỗi điện trở là;

`I_1=U_1/R_1=36/20=1,8A`

`I_2=U_2/R_2=36/30=1,2A`
-----------------------
Câu 2:Tóm tắt:
`R_1=10\Omega`
`R_2=R_3=20\Omega`
`U=12V`
------------------
                                     GIẢI
Vì `R_1`//`R_2`//`R_3` nên :`U_1=U_2=U_3=U=12V`

Điện trở tương đương của từng điện trở là;
`1/R_{tđ}=1/R_1+1/R_2+1/R_3=1/10+1/20+1/20=1/5`

`<=>R_{tđ}=5\Omega`

Cường độ dòng điện mỗi điện trở là:
`I_1=U/R_1=12/10=1,2A`

`I_2=U/R_2=12/20=0,6A`

`I_3=U/R_3=12/20=0,6A`

`I=U/R_{tđ}=12/5=2,4A`

Đáp án:

Bài 5.5:R2 = 20Ω

Số chỉ của ampe kế 1 là: I1 =1,2 A

Số chỉ của ampe kế 2 là: I2=1,8 A

Bài 5.6:Rtd=5Ω

I mạch chính=2,4A

I1=1,2A

I2=0,6A

I3=0,6A

Giải thích các bước giải:

Bài 5.5:

a)Điện trở tương đương của toàn mạch: RMN= UMN/IMN=36/3= 12Ω

Vì R1 mắc song song R2 nên 1/RMN=1/R1+ 1/R2

                                            ⇔ 1/12 = 1/30 +1/R2

                                              ⇔ R2 = 20Ω

B) Vì R1 mắc song song R2 nên U1=U2==UMN= 36V

Số chỉ của ampe kế 1 là: I1 =U1/ R1 = 36/30= 1,2 A

Số chỉ của ampe kế 2 là: I1 +I2 =IMN

                              → I2=IMN -I1 = 3-1,2= 1,8 A

Bài 5.6:

a) Ta có R1//R2//R3 nên:

1/Rtd=1/R1+1/R2+1/R3=1/10+1/20+1/20

→ Rtd=5Ω

b) Cường độ dòng điện chạy qua mạch chính: I mạch chính=U/Rtd=12/5=2,4A

vì R1//R2//R3 nên:U=U1=U2=U3=12V

cường độ dòng điện qua từng mạch rẽ

I1=U1/R1=12/10=1,2A

I2=U2/R2=12/20=0,6A

I3=U3/R3=12/20=0,6A

nếu có chỗ nào bạn chưa hiểu thì nhắn lại hỏi mình nhé
