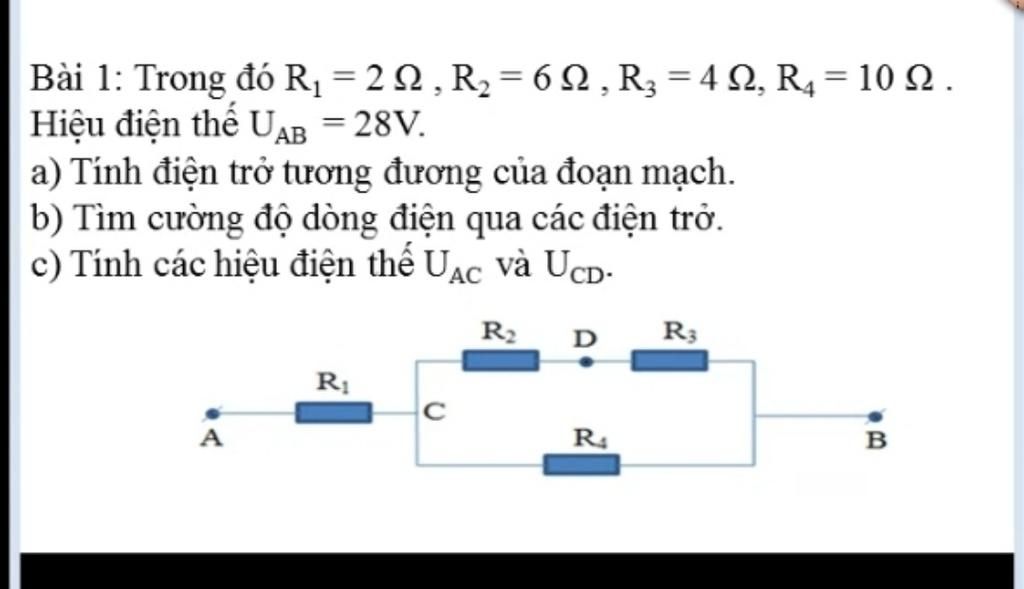

$R_1nt[(R_2ntR_3)//R_4]$

`R_1=2\Omega`

`R_2=6\Omega`

`R_3=4\Omega`

`R_4=10\Omega`

`U_{AB}=28V`

------------------------

a) `R_{23}=R_2+R_3=6+4=10\Omega`

`R_{234}={R_{23}.R_4}/{R_{23}+R_4}={10.10}/{10+10}=5\Omega`

điện trở tương đương của mạch là:

`R_{td}=R_1+R_{234}=2+5=7\Omega`

b) cường độ dòng điện qua điện trở `R_1` là:

`I_1=U_{AB}/R_{td}=28/7=4A`

hiệu điện thế giữa hai đầu điện trở `R_1` là:

`U_1=I_1.R_1=4.2=8V`

hiệu điện thế giữa hai đầu đoạn mạch CB là:

`U_{CB}=U_{AB}-U_1=28-8=20V`

hiệu điện thế giữa hai đầu điện trở `R_4` là:

`U_4=U_{CB}=20V`

cường độ dòng điện qua điện trở `R_4` là:

`I_4=U_4/R_4=20/10=2A`

cường độ dòng điện qua điện trở `R_2` và `R_3` là:

`I_2=I_3=I_1-I_4=4-2=2A`

c) hiệu điện thế giữa hai đầu đoạn mạch AC là:

`U_{AC}=U_1=8V`

hiệu điện thế giữa hai đầu đoạn mạch CD là:

`U_{CD}=U_2=I_2.R_2=2.6=12V`

đáp số: a) `R_{td}=7\Omega`

             b) `I_1=4A, I_2=I_3=I_4=2A`

             c) `U_{AC}=8V, U_{CD}=12V`
