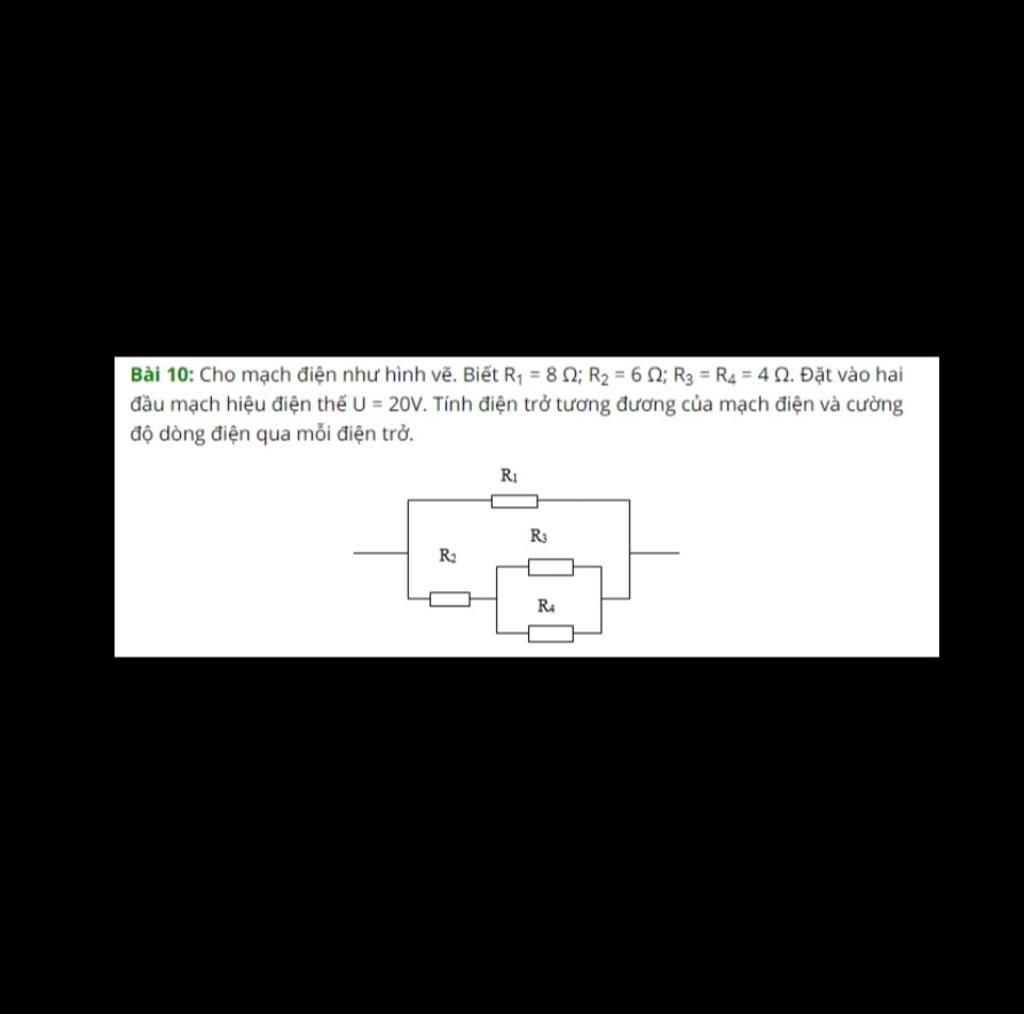

Bài 10: Cho mạch điện như hình vẽ. Biết R1 = 8 0; R2 6 0; Ra3 = R4 = 4 2. Đặt vào hai đầu mạch hiệu điện thế U = 20V. Tính điện trở tương đương của mạch đi

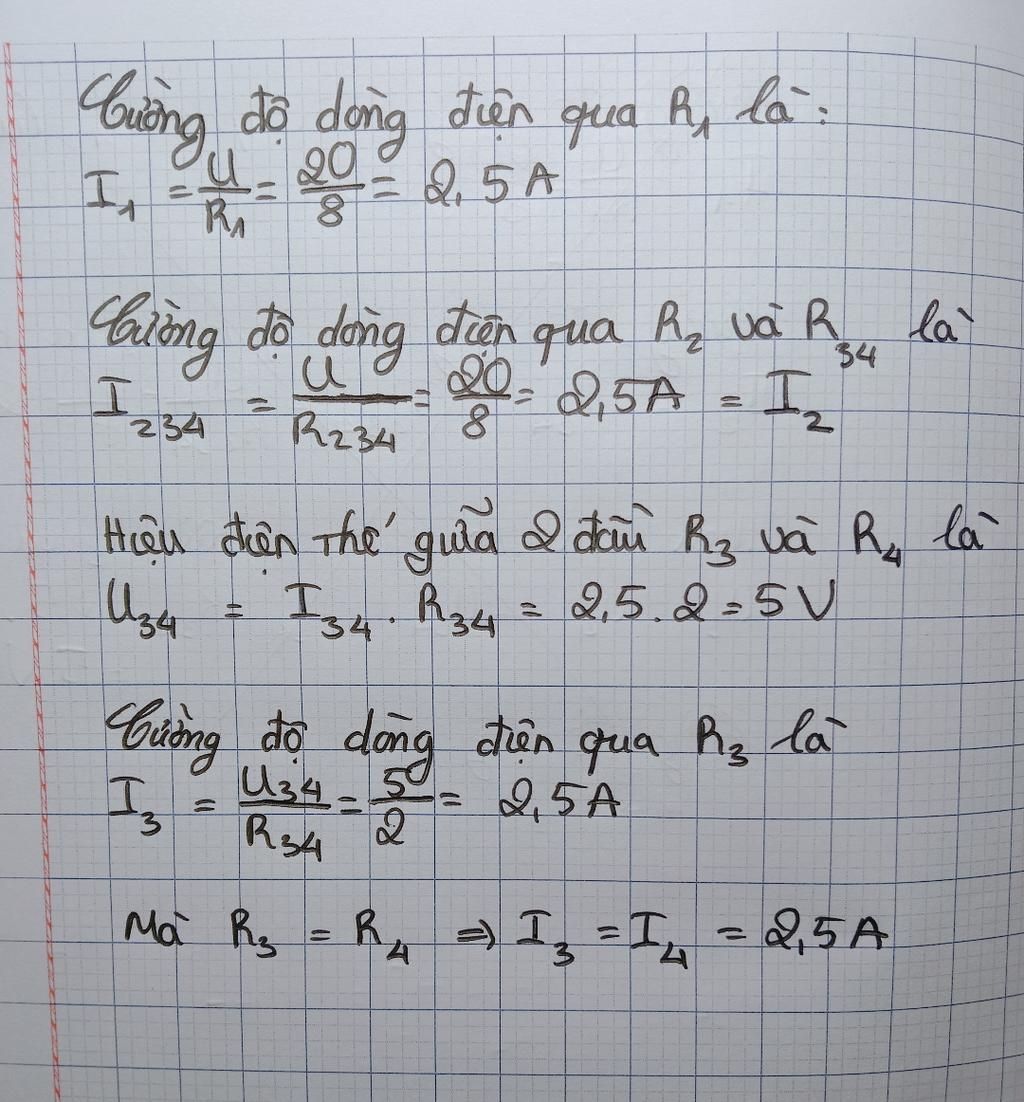

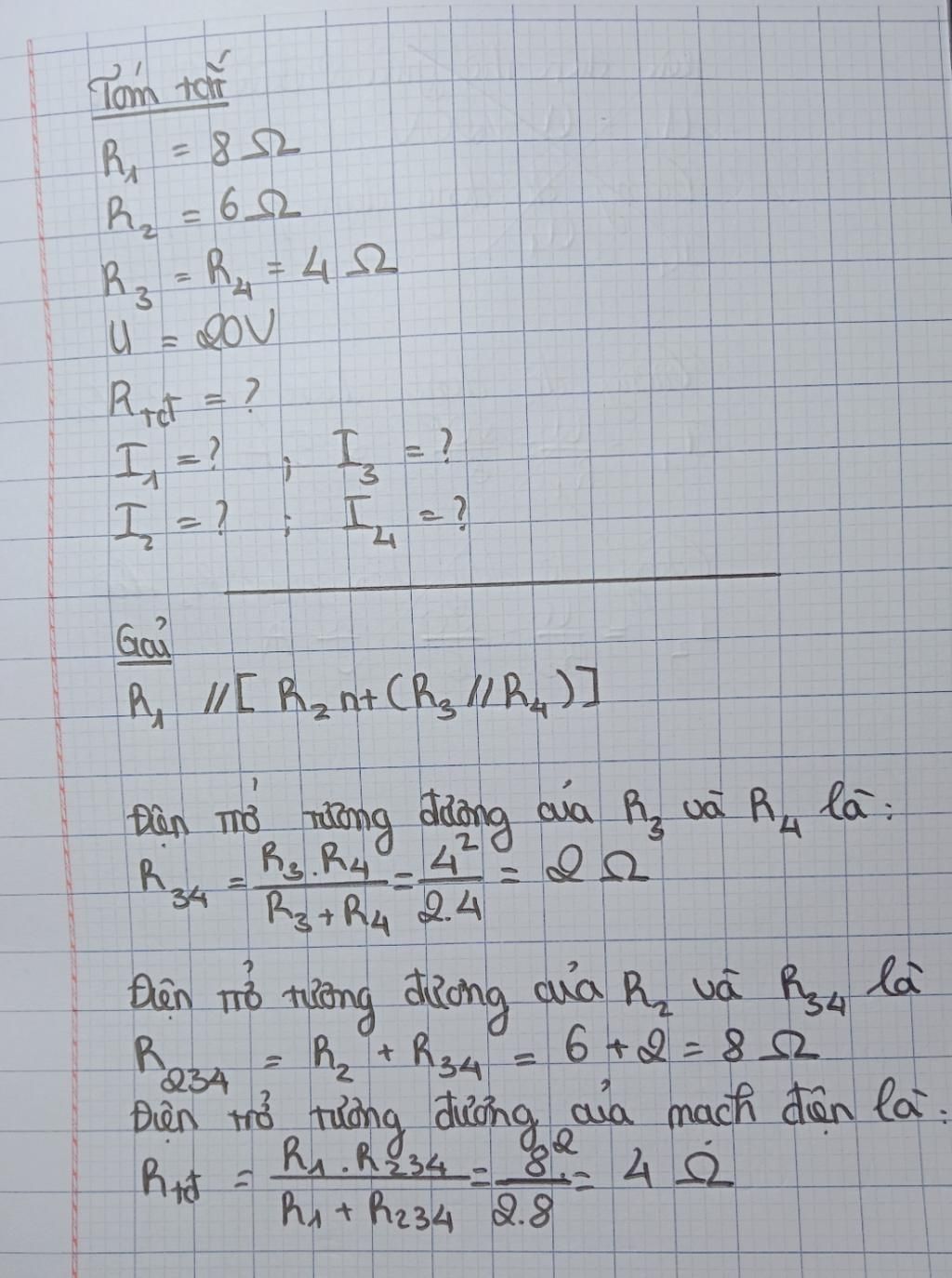

Lời giải 1 :
Thảo luận
Lời giải 2 :
ta có R1 song song với(R2 nt(R3 song song R4)) ⇒Rtđ=$\frac{R1(R2+$\frac{R3.R4}{R3+R4}$ )}{R1+(R2+$\frac{R3.R4}{R3+R4}$ )}$ =$\frac{8.(6+2)}{8+6+2}$ =4$\Omega$
áp dụng công thức định luật ôm R=$\frac{U}{I}$ ⇒I=$\frac{U}{R}$=5A
ta có R1 song song với (R2 nt (R3//R4) ⇒U1=U234=U=20V,I=I1+I234
⇒I1=$\frac{U}{R}$ =2,5A⇒I234=2,5A
do R2 nt với (R3//R4) nên I2=I34=2,5A,U=U2+U34
áp dụng công thức ⇒U2=I2.R2=15V⇔U34=5V
do R3 mắc song song với R4 nên U3=U4=U34=5V
áp dụng công thức R=$\frac{U}{I}$ ⇒I3=I4=1,25V
