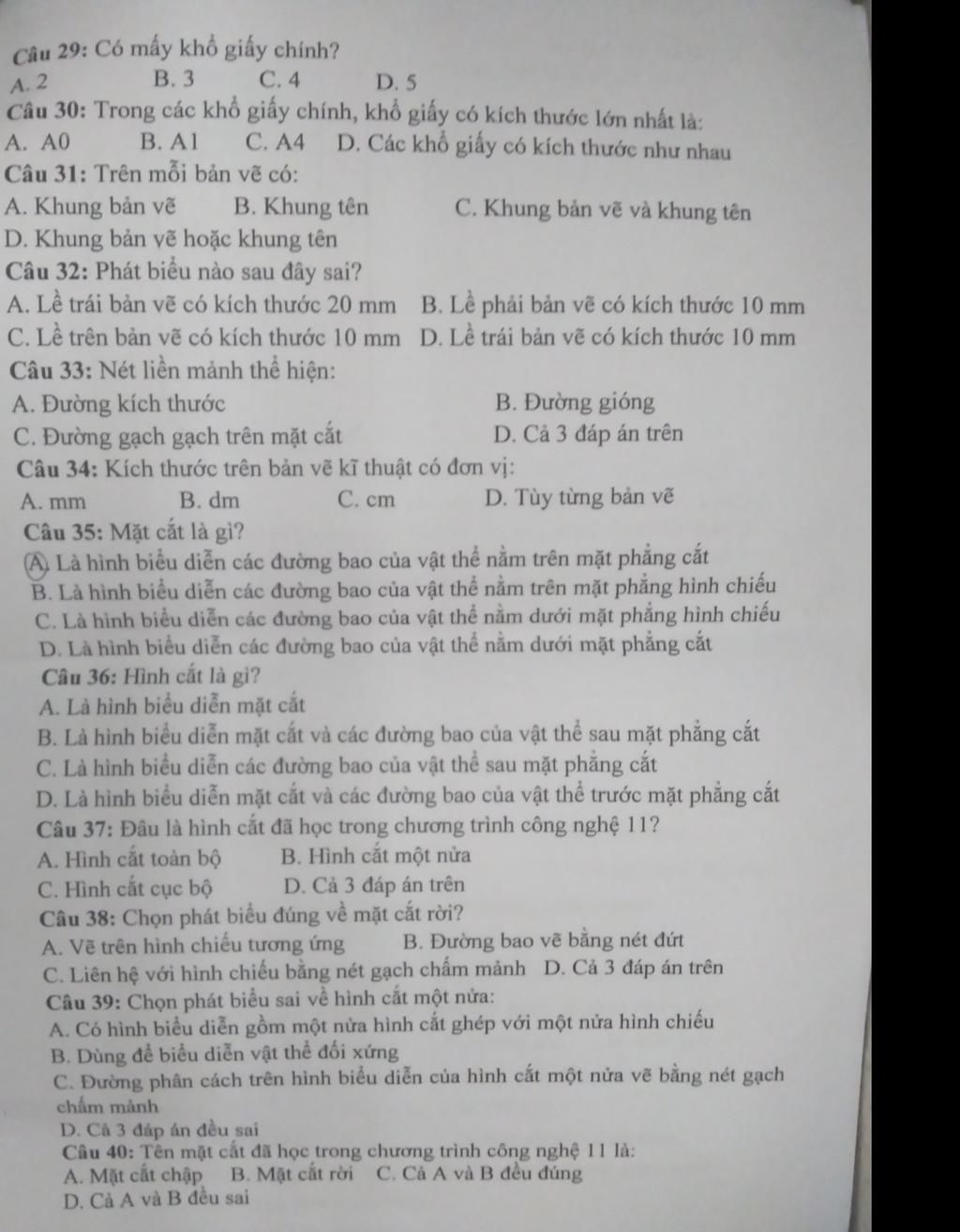

Câu 29: D

(Có 5 khổ giấy chính: A0, A1, A2, A3, A4)

Câu 30: A

(Khổ giấy A0 có kích thước lớn nhất: 1189x841)

Câu 31: C

(Mỗi bản vẽ đều có khung vẽ và khung tên, khụng tên được vẽ ở góc phải phía dưới bản vẽ)

Câu 32: D

(Lề trái có kích thước 20mm và các lề còn lại có kích thước 10mm)

Câu 33: D

( + Nét liền mảnh được thể hiện ở đường kích thước, đường gióng, đường gạch gạch trên mặt cắt

+ Nét liền đậm được thể hiện ở đường bao thấy, cạnh thấy

+ Nét lượn sóng được thể hiện ở đường giới hạn 1 phần hình cắt

+ Nét đứt mảnh: đường bao/cạnh khuất)

Câu 34: D

(Nếu dùng đơn vị độ dài khác mm thì phải ghi rõ đơn vị đo)

Câu 35: A

(Lí thuyết: Mặt cắt là hình biểu diễn các đường bao của vật thể nằm trên mặt phẳng cắt)

Câu 36: B

(Lí thuyết: Hình cắt là hình biểu diễn mặt cắt và các đường bao của vật thể sau mặt phẳng cắt)

Câu 37: D

(Lớp 11 học 2 loại hình cắt: toàn bộ, một nửa, cục bộ)

Câu 38: C

(Mặt cắt rời được vẽ ở ngoài hình chiếu, đường bao được vẽ bằng nét liền đậm, được đặt gần hình chiếu tương ứng và liên hệ với hình chiếu bằng nét gạch chấm mảnh)

Câu 39: C

(Đường phân cách là trục đối xứng vẽ bằng nét gạch chấm mảnh)

Câu 40: C

(Lớp 11 học 2 loại mặt cắt: mặt cắt chập và mặt cắt rời)
