Câu 3 Tóm tắt R1ntR2 R1 = 6Ω R2 = 3Ω U = 6V a/Rtđ = ?Ω b/I = ?A c/ U1, U2 = ? V Giải a/ Điện trở tương đương là Rtđ = R1 + R2 = 6 + 3 = 9Ω b/ Cường độ dòng điện qua mạch chính là I mạch chính = U/Rtđ = 6/9 = ⅔ A c/ Vì là đoạn mạch nối tiếp nên I = I1 = I2 Hiệu điện thế ở hai đầu điện trở R1 là U1 = I × R1 = ⅔ × 6 = 4V Hiệu điện thế giữa hai đầu điện trở R2 là U2 = I × R2 = ⅔ × 3 = 2V Câu 4 Tóm tắt R1 = 12Ω R2 = 28Ω U = 16,8V a/ Rtđ = ? b/ I, I1, I2 = ? Giải a/ Điện trở tương đương là Rtđ = R1×R2/R1+R2 = 12×28/12+28 = 8,4Ω b/Cường độ dòng điện qua R1 là I1 = U/R1 = 16,8/12 = 1,4A Cường độ dòng điện qua R2 là I2 = U/R2 = 16,8/28 = 0,6A Cường độ dòng điện qua mạch chính là I = I1 + I2 = 1,4 + 0,6 = 2A

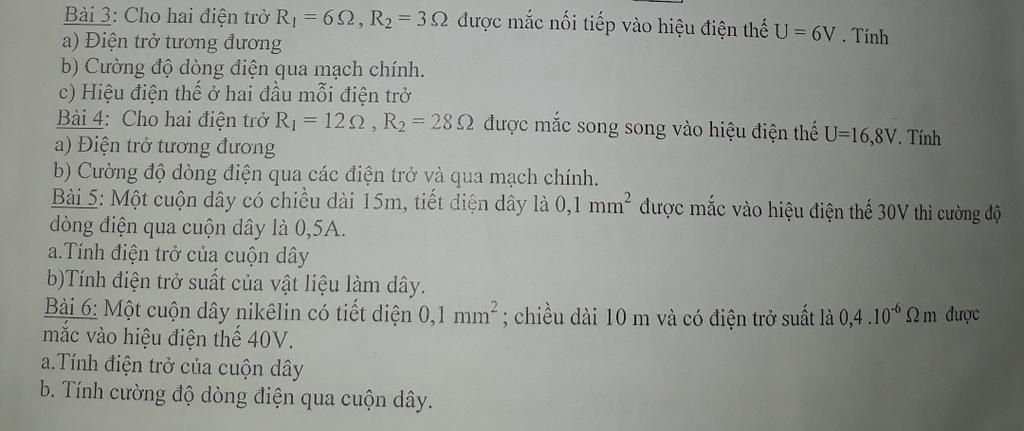

Bài 3: Tóm tắt:

$R_{1}$ = 6Ω; $R_{2}$ = 3Ω

$R_{1}$ nt $R_{2}$; U = 6V

a. $R_{tđ}$ = ?

b. $I_{}$ = ?

c. $U_{1}$ = ?; $U_{2}$ = ?

Giải

a. Điện trở tương đương của đoạn mạch là:

$R_{tđ}$ = $R_{1}$ + $R_{2}$ = 6 + 3 = 9 (Ω)

b. Cường độ dòng điện chạy qua mạch chính là:

$I_{}$ = $\frac{U}{R_{tđ}}$ = $\frac{6}{9}$ = ~0,67(A)

c. Vì $R_{1}$ nt $R_{2}$ nên

$I_{}$ = $I_{1}$ = $I_{2}$ = 0,67A

$U_{}$ = $U_{1}$ + $U_{2}$

Hiệu điện thế giữa hai đầu dây mỗi điện trở là:

$U_{1}$ = $I_{1}$ . $R_{1}$ = 0,67 . 6 = 4,02 (V)

$U_{2}$ = $U_{}$ - $U_{1}$ = 6- 4,02 = 1,98 (V)

Đáp số: a) $R_{tđ}$ = 9Ω; b) $I_{}$ = ~0,67A; c) $U_{1}$ = 4,02V; $U_{2}$ = 1,98V

Bài 4: Tóm tắt:

$R_{1}$ = 12Ω; $R_{2}$ = 28Ω

$R_{1}$ // $R_{2}$; $U_{}$ = 16,8V

a. $R_{tđ}$ = ?

b. $I_{1}$ = ?; $I_{2}$ = ?; $I_{}$ = ?

Giải

a. Điện trở tương đương của đoạn mạch là:

$R_{tđ}$ = $\frac{R_{1}.R_{2}}{R_{1}+R_{2}}$ = $\frac{12.28}{12+28}$ = 8,4 (Ω)

b. Cường độ dòng điện chạy qua mạch chính là:

$I_{}$ = $\frac{U}{R_{tđ}}$ = $\frac{16,8}{8,4}$ = 2 (A)

Vì $R_{1}$ // $R_{2}$ nên $U_{}$ = $U_{1}$ = $U_{2}$ = 16,8V

Cường độ dòng điện chạy qua mỗi điện trở là:

$I_{1}$ = $\frac{U_{1}}{R_{1}}$ = $\frac{16,8}{12}$ = 1,4 (A)

$I_{2}$ = $\frac{U_{2}}{R_{2}}$ = $\frac{16,8}{28}$ = 0,6 (A)

Đáp số: a) $R_{tđ}$ = 8,4Ω; b) $I_{}$ = 2A; $I_{1}$ = 1,4A; $I_{2}$ = 0,6A
