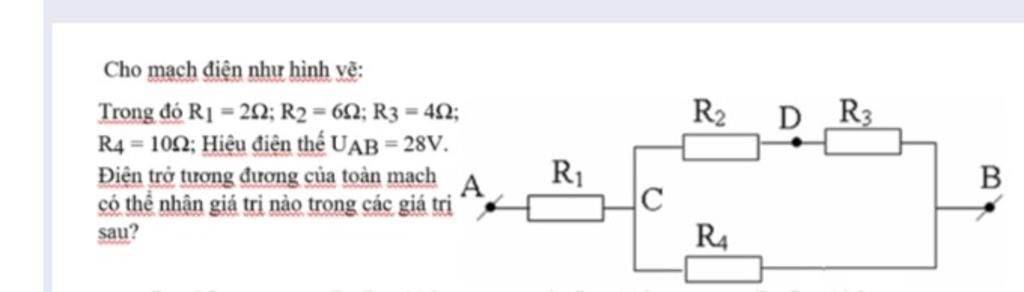

Cho mạch điện như hình vẽ: R2 D R3 Trong đó R1 = 20; R2 = 60; R3 = 40; R4 = 102; Hiệu điện thế UAB = 28V. Điện trở tương đương của toàn mạch R1 C R4 A có t
Lời giải 1 :
Đáp án+ Giải thích các bước giải:
$\text{ Ta có: R2 mắc nối tiếp với R3}$
⇒ `R_23 = R_2 +R_3 = 6 + 4 = 10\Omega`
$\text{ Ta có: R23 mắc song song với R4}$
`⇒ R_234 = { R_23.R_4}/{R_23+ R_4} = {10.10}/{10+10} = 5\Omega`
$\text{ Ta lại có: R234 mắc nối tiếp R1}$
`=> R_1234 = R_{tương.đương} = R_234 + R_1 = 5 + 2 = 7\Omega `
⇒ Vậy điện trở tương đương của của cả mạch nhận giá trị là 7 `\Omega`
