Gửi bạn:

_______________________________________________________________________

Tóm tắt:

   $R^{1}$ $=$ $14$ Ω

   $R^{2}$ $=$ $6$ Ω

   $R^{3}$ $=$ $10$ Ω

   $U$ $=$ $6V$

_________________________________________________________________________

Giải:

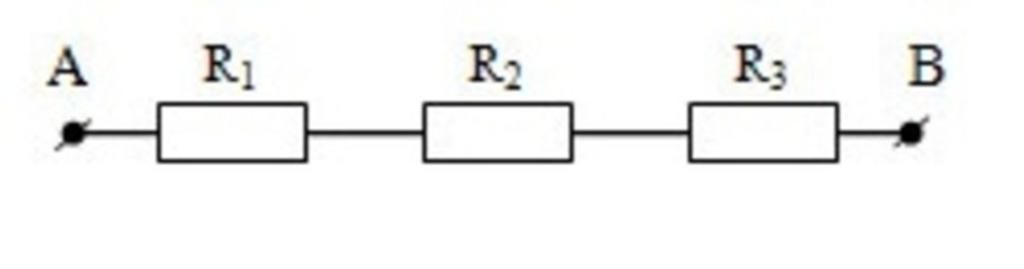

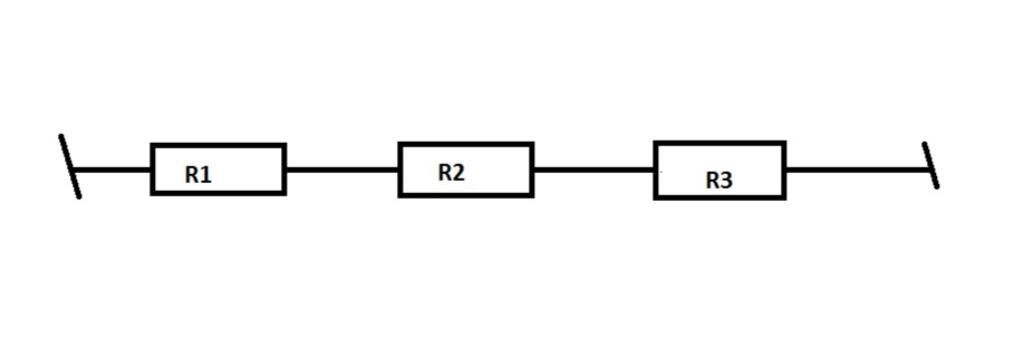

  $1)$ Vẽ sơ đồ mạch điện ''như hình''

  $2)$ Vì $R^{1}$ nt $R^{1}$ nt $R^{1}$ nên:

    $R^{td}$ $=$ $R^{1}$ $+$ $R^{2}$ $+$ $R^{3}$

    ⇔$R^{td}$ $=$ $14$ $+$ $6$ $+$ $10$ $=$ $30$ Ω

  $3)$  Vì $R^{1}$ nt $R^{1}$ nt $R^{1}$ nên:

     $I$ $=$ $I^{1}$ $=$ $I^{2}$ $=$ $I^{3}$ $=$ $\frac{U}{Rtd}$ $=$ $\frac{6}{30}$ $=$ $0,2A$

  ⇒$U^{1}$ $=$ I.$R^{1}$ $=$ $2,8V$

  ⇒$U^{2}$ $=$ I.$R^{2}$ $=$ $1,2V$

  ⇒$U^{3}$ $=$ I.$R^{3}$ $=$ $2V$

_______________________________________________________________________



Đáp án:



Giải thích các bước giải:

 Tóm tắt:
`R_1=14\Omega`
`R_2=6\Omega`
`R_3=10\Omega`
`U=6V`
------------------
`R_1`nt`R_2`nt`R_3`
----------------------
                                        GIẢI
Điện trở tương đương của mạch là:
`R_{tđ}=R_1+R_2+R_3=14+6+10=30\Omega`

Cường độ dòng điện qua mạch là:

`I=U/R_{tđ}=6/30=0,2A`

Vì `R_1`nt`R_2`nt`R_3` :`I_1=I_2=I_3=I=0,2A`

Hiệu điện thế mỗi điện trở là:

`U_1=I.R_1=0,2.14=2,8V`

`U_2=I.R_2=0,2.6=1,2V`

`U_3=I.R_3=0,2.10=2V`
