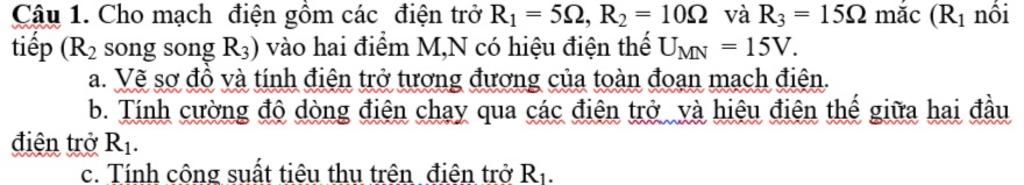

Câu 1. Cho mạch điện gồm các điện trở R1 = 5, R2 tiếp (R2 song song R3) vào hai điểm M,N có hiệu điện thế UMN a. Vẽ sơ đồ và tính điện trở tương đương của
Lời giải 1 :

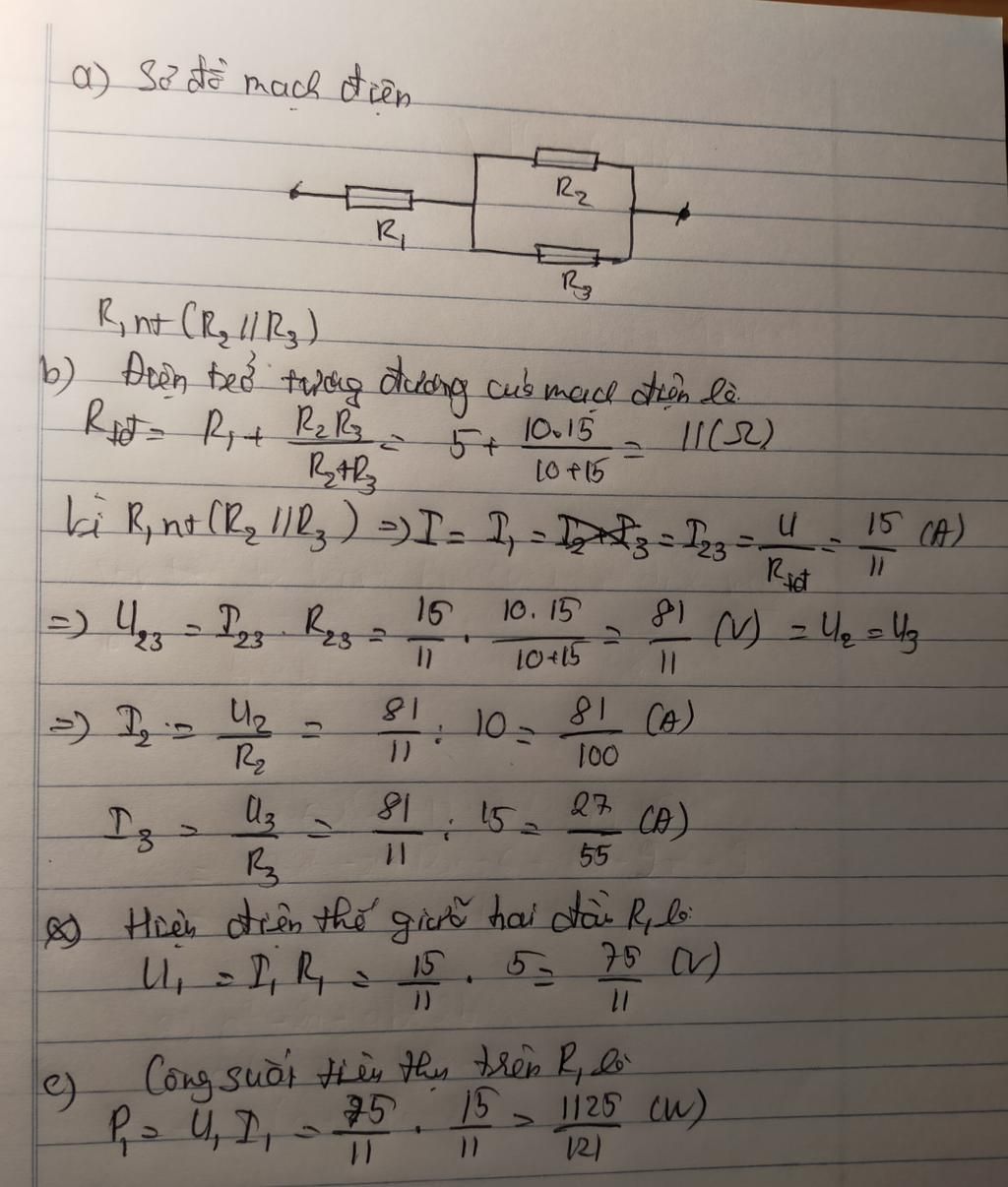

Đây nha bạn
Thảo luận
Lời giải 2 :
Đáp án + giải thích các bước giải :

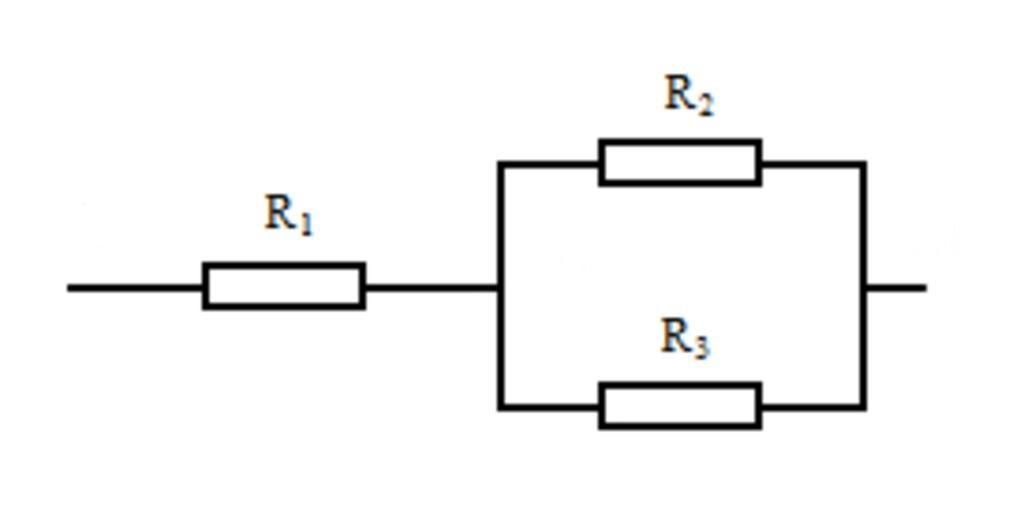

$\\$ `a) SĐMĐ : ` Bạn xem hình !
$\\$ $\bullet$ `R_(23) = (R_2R_3)/(R_2+R_3) = 6(Omega)`
$\\$` -> R_(tđ) = R_1 + R_(23) = 5 + 6 = 11(Omega)`
$\\$` b)` $\bullet$ `Vì : R_1ntR_(23)`
$\\$` => I_1 = I_(23) = I = U/R_(tđ) = 15/11(A)`
$\\$` => U_2 = U_3 = U_(23) = I_(23)R_(23) = 15/11 . 6 = 90/11 (V)`
$\\$` => I_2 = U_2/R_2 = (90/11)/10 = 9/11(A)`
$\\$` => I_3 = I - I_2 = 15/11 - 9/11 = 6/11(A)`
$\\$ $\bullet$ Hiệu điện thế 2 đầu `R_1` là :
$\\$ `U_1 = I_1R_1 = 15/11 . 5 = 75/11 (V)`
$\\$` c)` Công suất tiêu thụ trên `R_1` là :
$\\$` mathcalP_1 = U_1.I_1 = 75/11 . 15/11 ~~ 9,3(W)`
