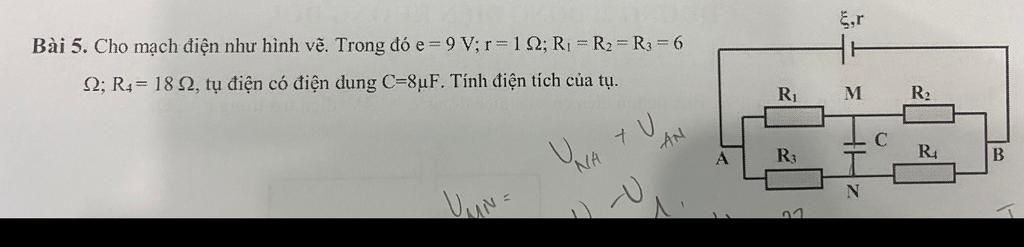

Bài 5. Cho mạch điện như hình vẽ. Trong đó e = 9 V; r= 1Q; RI = R2= R3 = 6 2; R4= 18 2, tụ điện có điện dung C=8uF. Tính điện tích của tụ. R1 M R2 AN NA A
Lời giải 1 :
$(R_1ntR_2)//(R_3ntR_4)$
$R_N=\dfrac{(R_1+R_2).(R_3+R_4)}{R_1+R_2+R_3+R_4}=8Ω$
$I=\dfrac{\xi}{R_N+r}=\dfrac{9}{8+1}=1A$
$U_N=I.R_N=8V$
$U_{12}=U_{34}=U_N=8V$
$U_1+U_2=U_{12}$
$R_1=R_2$
$I_1=I_2$
$⇒U_1=U_2=4V$
$I_{34}=\dfrac{U_{34}}{R_{34}}=\dfrac{8}{24}=\dfrac{1}{3}A$
$I_3=I_4=I_{34}$
$U_3=I_3.R_3=2V$
$U_{MN}=U_C=U_{MA}+U_{AN}=-I_1.R_1+I_3.R_3=-U_1+U_3=-4+2=-2V$
$Q_C=C.U_{C}=8.-2=-16μC$
