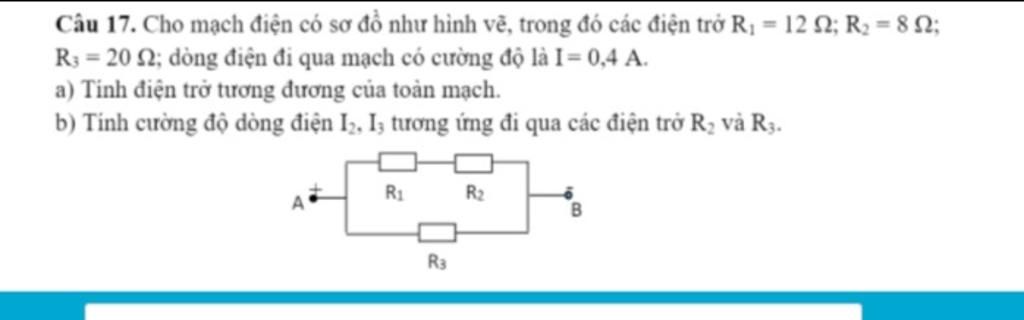

$(R_1ntR_2)//R_3$

`R_1=12\Omega`

`R_2=8\Omega`

`R_3=20\Omega`

`I=0,4A`

--------------

a) `R_{td}=?`

b) `I_2, I_3=?`

a) `R_{12}=R_1+R_2=12+8=20\Omega`

điện trở tương đương của mạch là:

`R_{td}={R_3.R_{12}}/{R_3+R_{12}}={20.20}/{20+20}=10\Omega`

b) hiệu điên thế giữa hai đầu điện trở `R_3` là:

`U_3=U=I.R_{td}=0,4.10=4V`

cường độ dòng điện qua điện trở `R_3` là:

`I_3=U_3/R_3=4/20=0,2A`

vì $U_{12}//U_3$ nên `U_{12}=U_3=4V`

cường độ dòng điện qua điện trở `R_2` là:

`I_2=I_{12}=U_{12}/R_{12}=4/20=0,2A`

Đáp án:

Giải thích các bước giải:

 a,Vì R1 mắc nối tiếp với R2 nên:

R1 2 = R1+R2

        = 12+8 = 20 (ôm)

Do R1 2 mắc song song với R 3 nên:

Rtđ= (R1,2 x R3): (R1,2 + R3)

      = (20 x 80 ) : (20+8)

      = 5,7 (ôm)

b, ta có U= U2=U3 =I.R=0,4. 5,7= 2,28 (V)

I2= U/R2=2,28/8=0,285(A)

I3=U/R3=2,28/20= 0,114(A)
