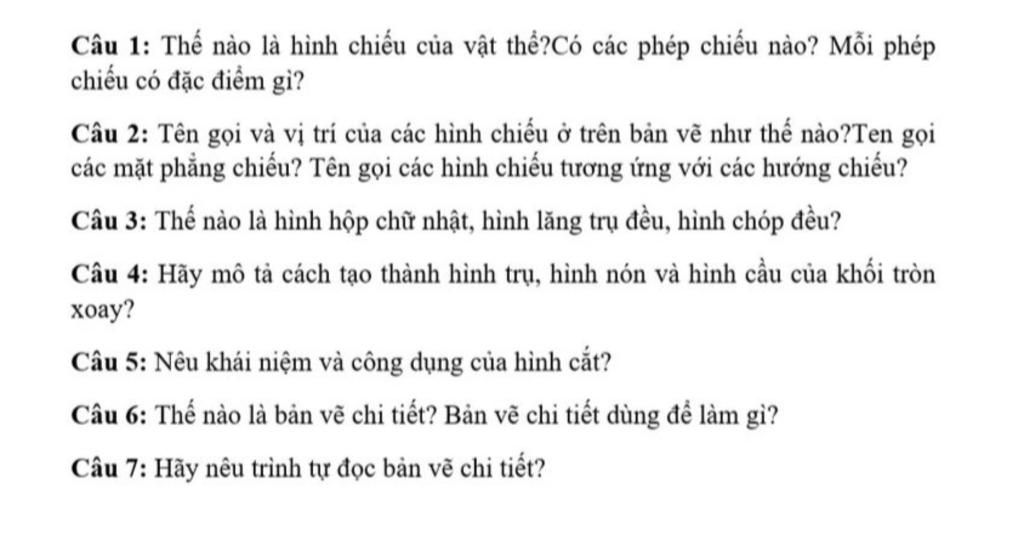

1 -Vật thể đc chiếu lên mặt phẳng hình nhận đc trên mặt phẳng đó là hình chiếu của vật.

   - Có ba phép chiếu

Phép chiếu xuyên tâm : các tia chiếu xuất phát từ 1 điểm

Phép chiếu song song: các tia chiếu song song vs nhau

Phép chiếu vuong góc: các tia chiếu vuông góc vs mặt phẳng chiếu

  2. -Hình chiếu đứng ở góc trái bản vẽ

     - Hình chiếu bằng ở phía dưới chiếu đứng

      -Hình chiếu cạnh ở bên phải chiếu đứng

3.

Hình chiếu là hình biểu diễn một mặt nhìn thấy của vật thể đối với người quan sát đứng trước vật thể, phần khuất được thể hiện bằng nét đứt.

Hình hộp chữ nhật là hình không gian có 6 mặt đều là những hình chữ nhật

Hình chóp đều là hình chóp có các mặt bên là tam giác cân, và đáy là hình đa giác đều (tam giác đều, hình vuông,…)

Hình lăng trụ đều là một đa diện gồm có hai đáy là hai đa giác bằng nhau và nằm trên hai mặt phẳng song song, các mặt bên là hình bình hành, các cạnh bên song song hoặc bằng nhau

5. Hình cắt là hình biểu diễn phần vật ở sau mặt phẳng cắt

công dụng: biểu diễn rõ hơn hình dạng bên trong của vật thể bị mặt phẳng cắt ngang qua được kẻ gạch

6.-Bản vẽ chi tiết là một phương tiện thông tin dùng trong sản xuất và đời sống. Bản vẽ chi tiết có:

+Hình biểu diễn gồm hình cắt (ở vị trí hình chiếu đứng) và hình chiếu cạnh.Hai hình chiếu ấy diễn tả hình dạng bên trong và bên ngoài của vật thể.

+Kích thước có kích thước chung và kích thước riêng.

-Yêu cầu kĩ thuật gồm chỉ dẫn về gia công, xử lí bề mặt.

Khung tên gồm tên gọi chi tiết máy, vật liệu, tỉ lệ, kí hiệu bản vẽ, cơ sở thiết kế.

Bản vẽ chi tiết dùng để chế tạo và kiểm tra chi tiết máy ,dùng trong lao động , chế tạo , lắp ráp ,thi công vận hành

7.

– Gồm có 5 bước:

+Khung tên

+Hình biểu diễn.

+Kích thước.

+Yêu cầu kĩ thuật.

5. Tổng hợp.

Tên gọi chi tiết : ống lót.

Vật liệu: thép

Tỉ lệ: 1:1

-Tên gọi hình chiếu: hình chiếu cạnh

-Vị trí hình cắt: cắt ở vị trí hình chiếu đứng.

-Kích thước chung của chi tiết: þ28mm,30mm.

-Kích thước các phần của chi tiết: Đường kính ngoài þ18mm, đường kính lỗ þ16mm, chiều dài 30mm.

-Gia công: làm tù cạnh

-Xử lí bề mặt: mạ kẽm.

+Mô tả hình dạng và cấu tạo của chi tiết: ống hình trụ tròn.

+ Công dụng của chi tiết dùng để lót giữa các chi tiết.



                               Xin hay nhất ạ!

Có 3 phép chiếu là:

– Phép chiếu xuyên tâm: các tia chiếu xuất phát tại một điểm (Tâm chiếu).

– Phép chiếu song song: các tia chiếu song song với nhau.

– Phép chiếu vuông góc: các tia chiếu vuông góc với mặt phẳng chiếu.

Gồm 3 hình chiếu:

      + Hình chiếu đứng: ở góc trái bản vẽ

      + Hình chiếu bằng: ở dưới hình chiếu đứng

      + Hình chiếu cạnh: ở bên phải hình chiếu đứng
