Làm giúp bảng 14.1 trang 45 giống bảng 13.1 trang 42 nhưng thay thế từ ngữ khung màu vàng giúp hứa vote 5 sao và ctlhn câu hỏi 2969457 - hoctapsgk.com
Làm giúp bảng 14.1 trang 45 giống bảng 13.1 trang 42 nhưng thay thế từ ngữ khung màu vàng giúp hứa vote 5 sao và ctlhn
Lời giải 1 :
Xin hay nhất
Thảo luận
Lời giải 2 :

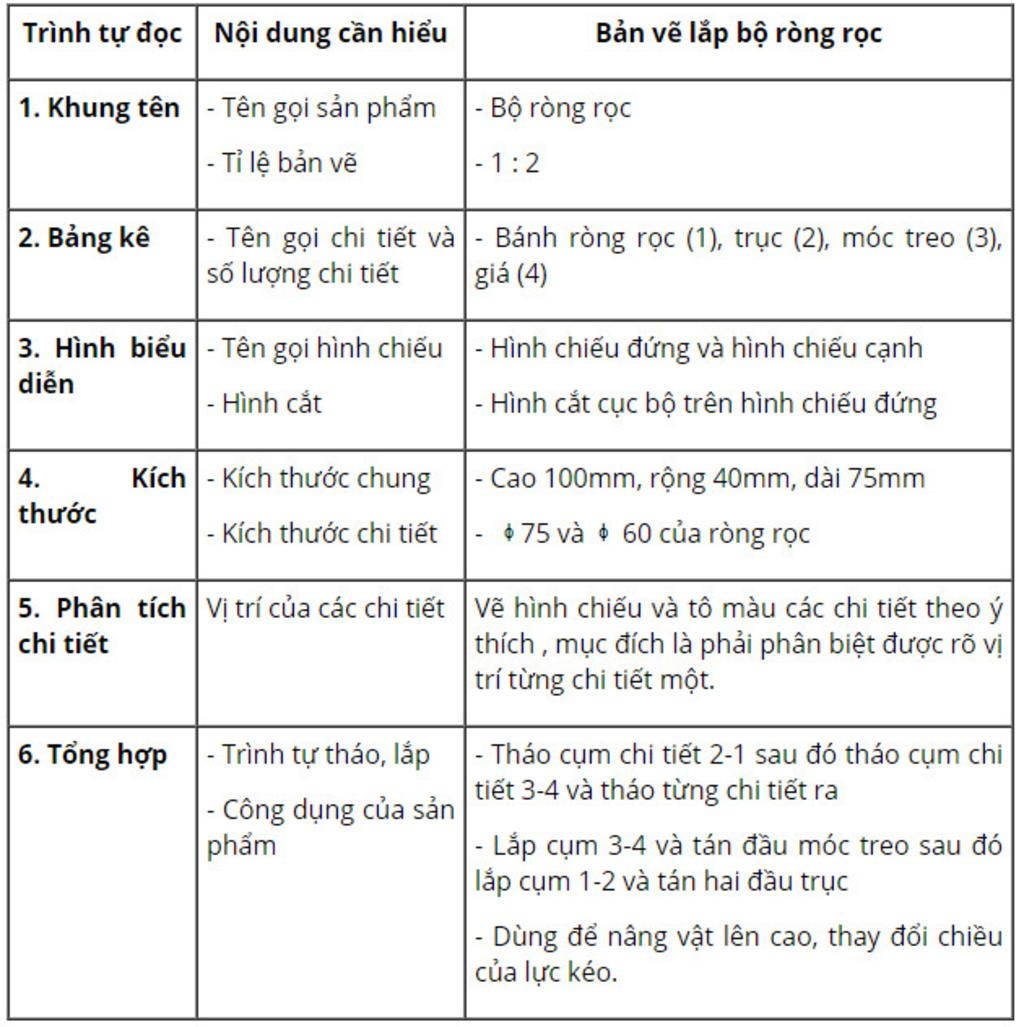

1. Khung tên
- Tên gọi sản phẩm
- Tỉ lệ bản vẽ
- Bộ ròng rọc
- 1 : 2
2. Bảng kê
- Tên gọi chi tiết và số lượng chi tiết
- Bánh ròng rọc (1), trục (2), móc treo (3), giá (4)
3. Hình biểu diễn
- Tên gọi hình chiếu
- Hình cắt
- Hình chiếu đứng và hình chiếu cạnh
- Hình cắt cục bộ trên hình chiếu đứng
4. Kích thước
- Kích thước chung
- Kích thước chi tiết
- Cao 100mm, rộng 40mm, dài 75mm
- ᶲ 75 và ᶲ 60 của ròng rọc
5. Phân tích chi tiết
Vị trí của các chi tiết
Vẽ hình chiếu và tô màu các chi tiết theo ý thích , mục đích là phải phân biệt được rõ vị trí từng chi tiết một.
6. Tổng hợp
- Trình tự tháo, lắp
- Công dụng của sản phẩm
- Tháo cụm chi tiết 2-1 sau đó tháo cụm chi tiết 3-4 và tháo từng chi tiết ra
- Lắp cụm 3-4 và tán đầu móc treo sau đó lắp cụm 1-2 và tán hai đầu trục
- Dùng để nâng vật lên cao, thay đổi chiều của lực kéo.
