Cấu tạo:
- Ren ngoài là ren được hình thành ở mặt ngoài của chi tiết thường được gọi là ren trục.
- Ren trong là ren được hình thành ở mặt trong của lỗ chi tiết thường được gọi là ren lỗ.
*Qui ước:
Ren ngoài:
- đường đỉnh ren được vẽ bằng nét liền đậm ở phía ngoài
- đường chân ren được vẽ bằng nét liền mảnh ở phía trong
- đường giới hạn ren đc vẽ = nét liền đậm.
- vòng đỉnh ren đc vẽ đóng kín = nét liền đậm ở phía ngoài
- vòng chân ren đc vẽ hở = nét liền mảnh ở phía trong, chỉ vẽ 3/4 vòng
Ren trong:
- đường đỉnh ren được vẽ bằng nét liền đậm ở phía trong
- đường chân ren được vẽ bằng nét liền mảnh ở phía ngoài
- đường giới hạn ren đc vẽ = nét liền đậm
- vòng đỉnh ren đc vẽ đóng kín = nét liền đậm ở phía trong
- vòng chân ren đc vẽ hở = nét liền mảnh ở phía ngoài, chỉ vẽ 3/4 vòng

cúc bạn học tốt:                 @ hoidap247

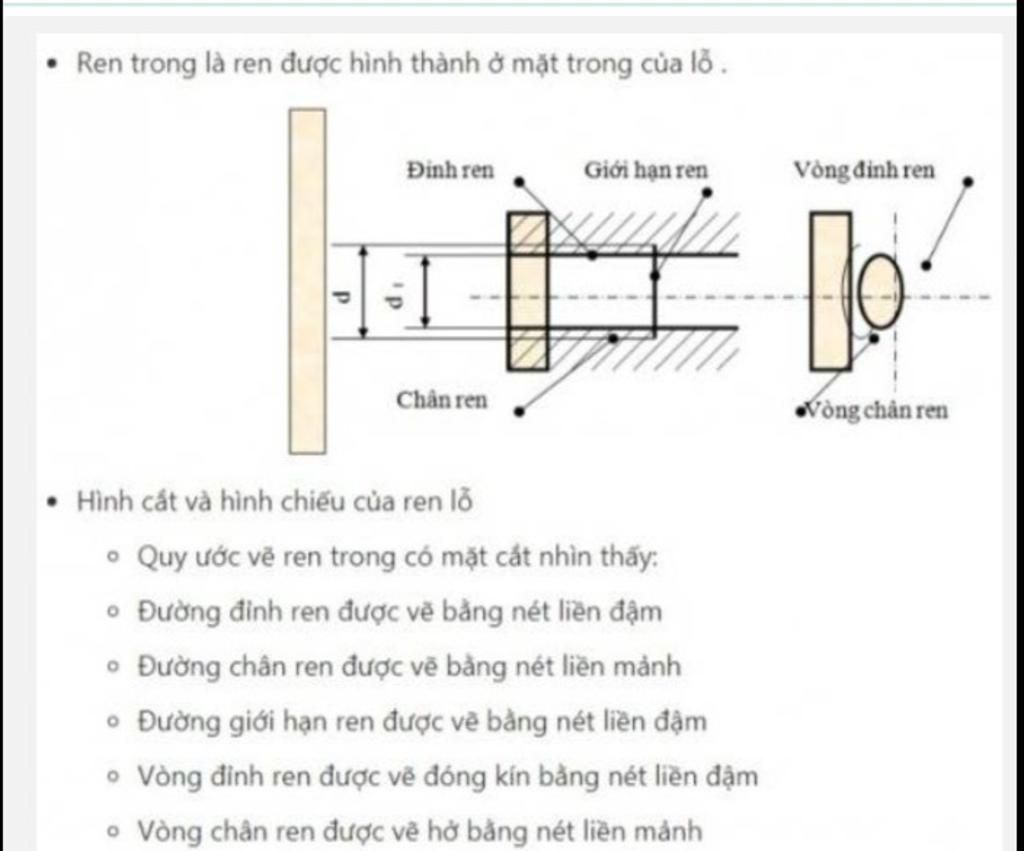

Thế nào là ren trong

=> Ren trong là ren được hình thành ở mặt trong của lỗ

Nêu quy ước vẽ ren trong?

=> Ren trong là ren được hình thành từ mặt trong của lỗ

- Đường đỉnh ren được vẽ bằng nét liền đậm

- Đường chân ren được vẽ bằng nét liền mảnh

- Đường giới hạn ren được vẽ bằng nét liền đậm

- Vòng đỉnh ren được vẽ đóng kín bằng nét liền đậm

- Vòng chân ren được vẽ hở bằng nét liền mảnh

Dấu hiệu nhận biết ren trong và ren ngoài trên bản vẽ kĩ thuật?

=> Có đường chân ren, đường đỉnh ren, đường giới hạn ren, vòng chân ren và vòng đỉnh ren.
