Đáp án:

như dưới

Giải thích các bước giải: hình chiếu của khối đa diện lên 3 mặt phẳng chiếu là hình phẳng

hình hộp cn có hình chiếu lên 3 mặt phẳng chiếu là : hình chữ nhật

hình lăng trụ đáy là hình vuông hình chiếu đứng và hình chiếu cạnh là hình chữ nhật còn hình chiếu bằng là hình vuông

hình chóp đáy là hình vuông hình chiếu đứng và hình chiếu cạnh là tam giác cân còn hình chiếu bằng là hình vuông

quy ước ren ngoài : đường đỉnh ren đường giới hạn vẽ bằng nétvlieefn đậm. đường chân ren vẽ bằng nét liền mảnh vòng đỉnh ren vẽ kín băng nét liền . vòng chân ren vẽ mảnh 3/4 đường tròn

quy ước ren trong: đường đỉnh ren giới hạn vẽ bằng nét liền mảnh

đường chân ren vẽ bằng nét liền đậm . vòng đỉnh ren vẽ hở 3/4 đường tròn .vòng chân ren vẽ kín

- Đặc điểm hình chiếu của khối đa diện là: Thể hiện được 2 trong 3 kích thước: chiều dài, chiều rộng và chiều cao

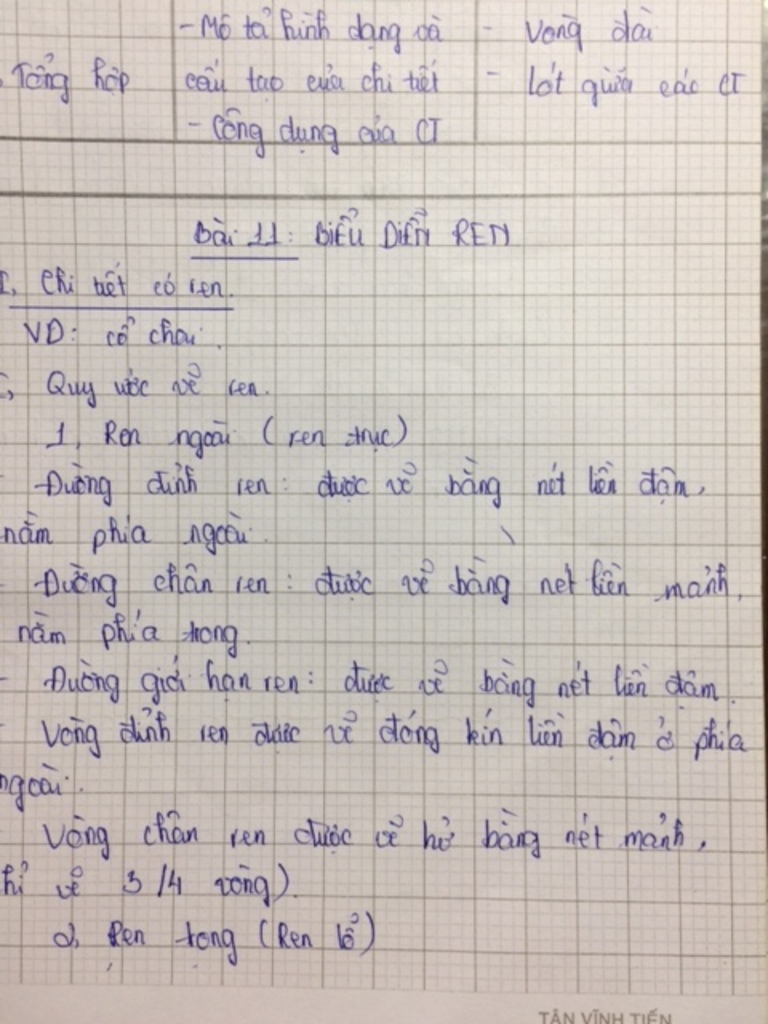

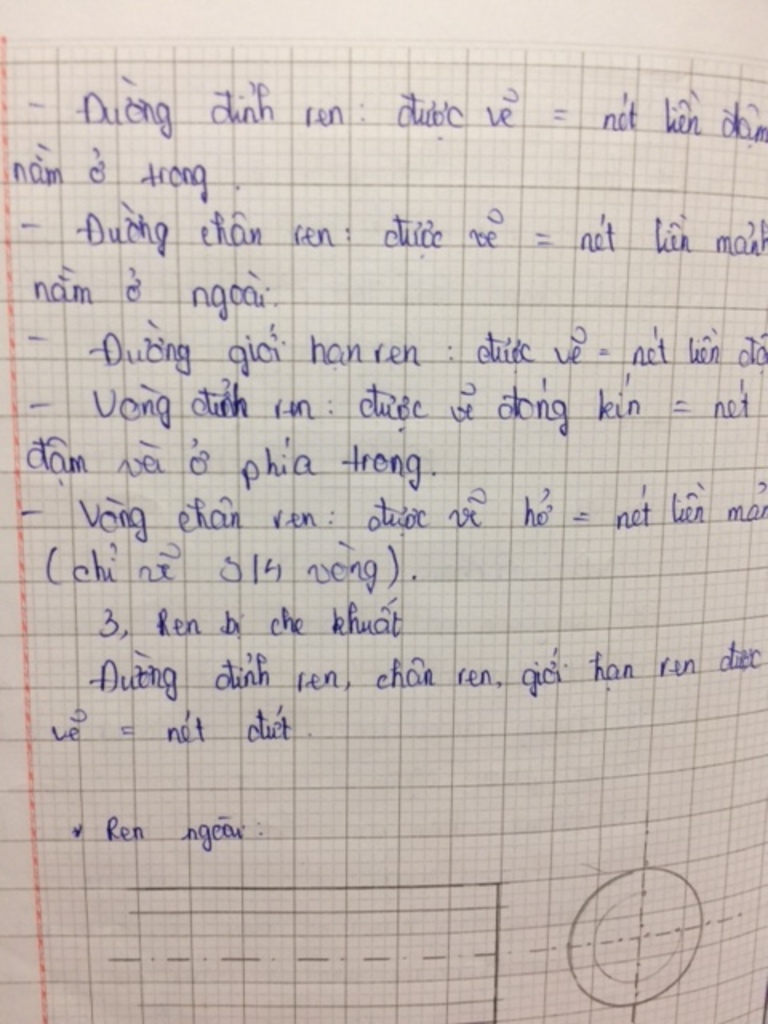

- Quy ước về ren ( Hình dưới )
