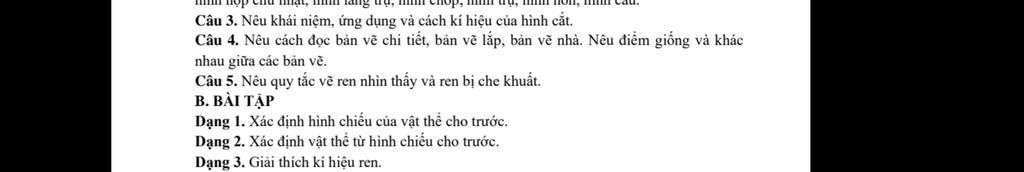

Câu 3

Định nghĩa

Hình cắt toàn bộ:Sử dụng một mặt phẳng cắt, cắt toàn bộ vật thể

Hình cắt 1 nửa:Là hình biểu diễn gồm một nửa hình cắt ghép với một nửa hình chiếu

Đường phân cách là trục đối xứng, vẽ bằng nét gạch chấm mảnh

Hình cắt cục bộ:Là hình biểu diễn một phần hình cắt với hình chiếu

Đường giới hạn vẽ bằng nét lượn sóng

Ứng dụng

Hình cắt toàn bộ:Dùng để biểu diễn bên trong của vật thể

Hình cắt 1 nửa:Dùng trong trường hợp vật thể đối xứng

Hình cắt cục bộDùng để biểu diễn một phần vật thể dưới dạng hình cắt

Câu 4

Trình tự đọc bản vẽ chi tiết như sau:

1. Khung tên.

Tên gọi chi tiết: ống lót.
Vật liệu: thép
Tỉ lệ: 1:1
2. Hình biểu diễn.
- Tên gọi hình chiếu: hình chiếu cạnh
- Vị trí hình cắt: cắt ở vị trí hình chiếu đứng.

3. Kích thước.
- Kích thước chung của chi tiết: Ф28mm, 30mm.
- Kích thước các phần của chi tiết: Đường kính ngoài Ф18mm, đường kính lỗ Ф16mm, chiều dài 30mm.

4. Yêu cầu kĩ thuật.
- Gia công: làm tù cạnh
- Xử lí bề mặt: mạ kẽm.

5. Tổng hợp.
+ Mô tả hình dạng và cấu tạo của chi tiết: ống hình trụ tròn.
+ Công dụng của chi tiết dùng để lót giữa các chi tiết.

Trình tự đọc bản vẽ nhà:

1. Khung tên: Đọc nội dung ghi trong khung tên.

2. Hình biểu diễn: Phân tích hình biểu diễn để biết cách bố các phòng, vị trí các bộ phận của ngôi nhà

3. Kích thước: Phân tích và xác định kích thước của ngôi nhà (Kích thước chung, kích thước từng bộ phận của ngôi nhà).

4. Các bộ phận: Xác định các bộ phận của ngôi nhà (Số phòng, số cửa đi, số cửa sổ và các bộ phận khác).

Để bổ sung cho bản vẽ nhà, người ta thường dùng hình chiếu phối cảnh của ngôi nhà.

Trình tự đọc bản vẽ lắp:
- Khung tên
- Bảng kê
- Hình biểu diễn
- Kích thước
- Phân tích chi tiết
- Tổng hợp

Điểm giống và khác

- Bản vẽ lắp dùng để: Dùng để cho biết thành phần cấu tạo bên trong của vật mẫu.

- Giống nhau:

+ Đều là bản vẽ kĩ thuật

+ Đều có các hình biểu diễn các kích thước và khung tên

+ Đều có khung tên, kích thước, hình biểu diễn.

- Khác nhau:

+ Bản vẽ chi tiết có yêu cầu kĩ thuật, bản vẽ lắp có bảng kê

Câu 5

 Ren nhìn thấy(ren ngoài)

- Đường đỉnh ren và đường giới hạn ren được vẽ bằng nét liền đậm

- Đường chân ren được vẻ bằng nét liền mảnh.Vòng tròn chân ren chỉ vẽ ¾ vòng.

 Ren bị che khuất

- Các đường đỉnh ren, đường chân ren và đường giới hạn ren đều vẽ bằng nét đứt.

B.Bài tập

Dạng 1:mình ko làm được cái này

Dạng 2:mình ko làm được cái này

Dạng 3:Giải thích các kí hiệu ren:

- Đường đỉnh ren ( Được vẽ bằng nét liền đậm )

- Đường chân ren ( Được vẽ bằng nét liền mảnh )

- Đường giới hạn ren ( Được vẽ bằng nét liền đậm )

- Vòng đỉnh ren ( Được vẽ đóng kín bằng nét liền đậm )

- Vòng chân ren ( Đượ vẽ hở bằng nét liền mảnh )

CHÚC BẠN HỌC TỐT!!!

XIN CLHN Ạ

Hình cắt toàn bộ:Sử dụng một mặt phẳng cắt, cắt toàn bộ vật thể

Hình cắt 1 nửa:Là hình biểu diễn gồm một nửa hình cắt ghép với một nửa hình chiếu

Đường phân cách là trục đối xứng, vẽ bằng nét gạch chấm mảnh

Hình cắt cục bộ:Là hình biểu diễn một phần hình cắt với hình chiếu

Đường giới hạn vẽ bằng nét lượn sóng

Ứng dụng

Hình cắt toàn bộ:Dùng để biểu diễn bên trong của vật thể

Hình cắt 1 nửa:Dùng trong trường hợp vật thể đối xứng

Hình cắt cục bộDùng để biểu diễn một phần vật thể dưới dạng hình cắt

Trình tự đọc bản vẽ chi tiết như sau:

1. Khung tên.

Tên gọi chi tiết: ống lót.
Vật liệu: thép
Tỉ lệ: 1:1
2. Hình biểu diễn.
- Tên gọi hình chiếu: hình chiếu cạnh
- Vị trí hình cắt: cắt ở vị trí hình chiếu đứng.

3. Kích thước.
- Kích thước chung của chi tiết: Ф28mm, 30mm.
- Kích thước các phần của chi tiết: Đường kính ngoài Ф18mm, đường kính lỗ 16mm, chiều dài 30mm.

4. Yêu cầu kĩ thuật.
- Gia công: làm tù cạnh
- Xử lí bề mặt: mạ kẽm.

5. Tổng hợp.
+ Mô tả hình dạng và cấu tạo của chi tiết: ống hình trụ tròn.
+ Công dụng của chi tiết dùng để lót giữa các chi tiết.

Trình tự đọc bản vẽ nhà:

1. Khung tên: Đọc nội dung ghi trong khung tên.

2. Hình biểu diễn: Phân tích hình biểu diễn để biết cách bố các phòng, vị trí các bộ phận của ngôi nhà

3. Kích thước: Phân tích và xác định kích thước của ngôi nhà (Kích thước chung, kích thước từng bộ phận của ngôi nhà).

4. Các bộ phận: Xác định các bộ phận của ngôi nhà (Số phòng, số cửa đi, số cửa sổ và các bộ phận khác).

Để bổ sung cho bản vẽ nhà, người ta thường dùng hình chiếu phối cảnh của ngôi nhà.

Trình tự đọc bản vẽ lắp:
- Khung tên
- Bảng kê
- Hình biểu diễn
- Kích thước
- Phân tích chi tiết
- Tổng hợp

Điểm giống và khác

- Bản vẽ lắp dùng để: Dùng để cho biết thành phần cấu tạo bên trong của vật mẫu.

- Giống nhau:

+ Đều là bản vẽ kĩ thuật

+ Đều có các hình biểu diễn các kích thước và khung tên

+ Đều có khung tên, kích thước, hình biểu diễn.

- Khác nhau:

+ Bản vẽ chi tiết có yêu cầu kĩ thuật, bản vẽ lắp có bảng kê

 Ren nhìn thấy(ren ngoài)

- Đường đỉnh ren và đường giới hạn ren được vẽ bằng nét liền đậm

- Đường chân ren được vẻ bằng nét liền mảnh.Vòng tròn chân ren chỉ vẽ ¾ vòng.

 Ren bị che khuất

- Các đường đỉnh ren, đường chân ren và đường giới hạn ren đều vẽ bằng nét đứt.

.Bài tập

Dạng 1:mình ko làm được cái này

Dạng 2:mình ko làm được cái này

Dạng 3:Giải thích các kí hiệu ren:

- Đường đỉnh ren ( Được vẽ bằng nét liền đậm )

- Đường chân ren ( Được vẽ bằng nét liền mảnh )

- Đường giới hạn ren ( Được vẽ bằng nét liền đậm )

- Vòng đỉnh ren ( Được vẽ đóng kín bằng nét liền đậm )

- Vòng chân ren ( Đượ vẽ hở bằng nét liền mảnh )
