1. Khung tên

- Tên gọi sản phẩm: bộ vòng đai

- Tỉ lệ bản vẽ: 1: 2

2. Bảng kê

- Tên gọi chi tiết và số lượng chi tiết:

+ Vòng đai (2)

+ Đai ốc: (2)

+ Vòng đệm (2)

+ Bu lông (2)

3. Hình biểu diễn

- Tên gọi hình chiếu (1): hình chiếu bằng

- Tên gọi hình cắt (1): hình chiếu đứng có cắt cục bộ

4, Kích thước

- Kích thước chung (2): 140, 50, 78

- Kích thước lắp giữa các chi tiết (3): M10

- Kích thước xác định khoảng cách giữa các chi tiết: 50, 110

5. Phân tích chi tiết

- Vị trí của các chi tiết (4): tô màu cho các chi tiết

6. Tổng hợp

- Trình tự tháo, lắp (5):

+ Tháo chi tiết 2-3-4-1

+ Lắp chi tiết 1-4-3-2

- Công dụng của sản phẩm: ghép nối chi tiết hình trụ với các chi tiết khác

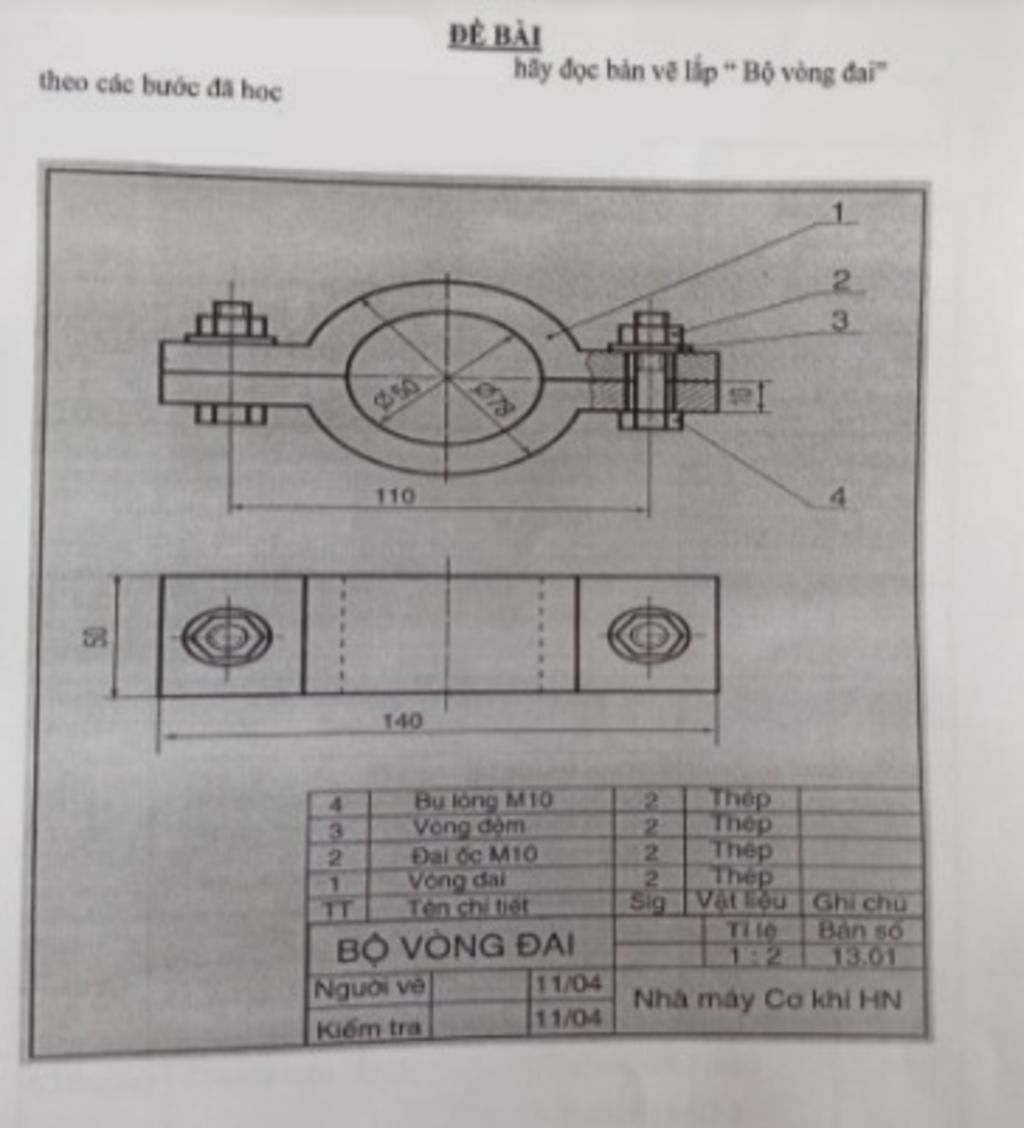

Bản vẽ lắp :

Khung tên →

+ Tên gọi sản phẩm : bộ vòng đai

+ Tỉ lệ bản vẽ : 1 : 2

Bảng kê →

+ Vòng đai 2

+ Đai ốc M10 2

+ Vòng đệm 2

+ Bu lông M10 2

Hình biểu diễn →

+ Hình chiếu cạnh

+ Hình chiếu = có cắt

Kích thước→

+

-Chiều cao 50

-Chiều rộng 140

-Chiều dài 78

+ Bánh ròng rọc có đường kính rãnh ᶲ50

Phân tích chi tiết →

+ tô màu

Tổng hợp.

+ k bt
