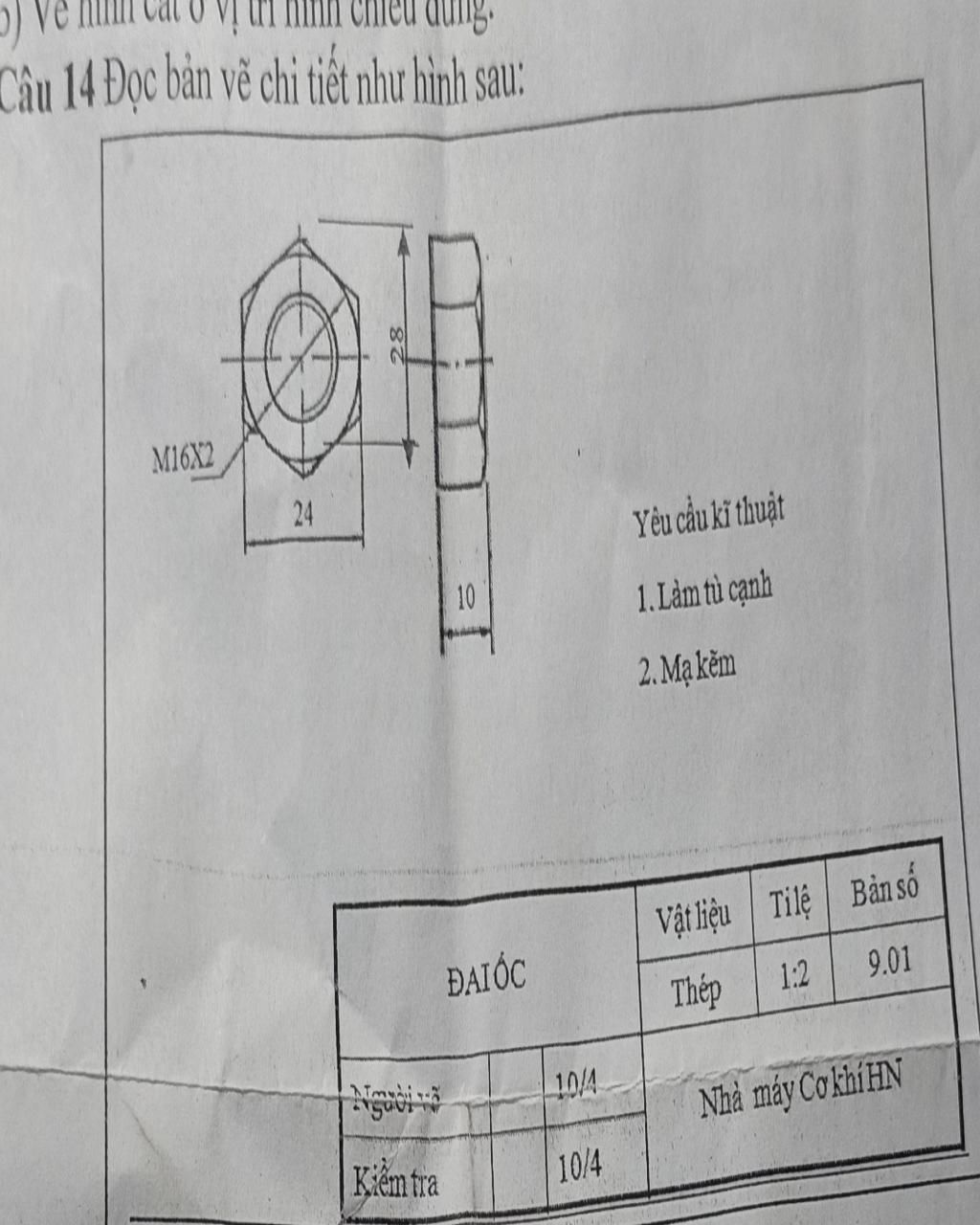

) ve Cầu 14 Đọc bản vẽ chỉ tiêt như hình sau: Chieu đung M16X2 24 Yêu cầu kĩ thuật 10 1.Lầm tù cạnh 2. Mạ kẽm Vật liệu Tilệ Bản số ĐẠIỐC Thép 1:2 9.01 10/4
Lời giải 1 :
1.Khung tên
-Tên gọi chi tiết : Đai ốc
-Vật liệu : Thép
-Tỉ lệ : -1:2
2.Hình biểu diễn
-Tên gọi hình chiếu : -Hình chiếu cạnh
-Vị trí hình cắt :-Hình cắt ở hình chiếu đứng
3.Kích thước
- Kích thước chung của chi tiết
-Đường kính đáy lớn ᶲ28
-Đường kính đáy nhỏ ᶲ 24
Chiều cao đai 10
- Kích thước các phần chi tiết
Kích thước ren M16x2(M: ren hệ mét, 8:kích thước đường kính ren, 1 kích thước bước ren P)
4.Yêu cầu kĩ thuật
-Gia công (Nhiệt luyện) : Làm tù cạnh
-Xử lý bề mặt ;-Mạ kẽm
5.Tổng hợp
-Mô tả hình dạng và cấu tạo của chi tiết : Đai ốc có hình lục giác có lỗ ở giữa và có ren trong
-Công dụng của chi tiết : dùng để cố định, lắp ráp các chi tiết máy với nhau.
