​Các bước vẽ sơ đồ lắp đặt mạch điện:

• Bước 1. Vẽ đường dây nguồn
• Bước 2. Xác định vị trí để bảng điện, bóng đèn
• Bước 3. Xác định vị trí các thiết bị điện trên bảng điện
• Bước 4. Vẽ nối đường dây dẫn điện theo sơ đồ nguyên lí

I. DỤNG CỤ, VẬT LIỆU VÀ THIẾT BỊ
Dụng cụ:Kìm cắt dây, Kìm tuốt dây, Khoan tay, Dao, Tua vít, Bút thử điện
Vật liệu và thiết bị: Bảng điện, Công tắc, ổ cắm, cầu chì, dây dẫn điện, giấy ráp, băng cách điện, Bóng đèn và đui đèn
II. NỘI DUNG VÀ TRÌNH TỰ THỰC HÀNH
1. Tìm hiểu về chức năng của bảng điện

Bảng điện chính
Bảng điện nhánh
2. Vẽ sơ đồ lắp đặt mạch điện bảng điện
Bảng điện gồm
2 cầu chì
1 ổ cắm điện
1 công tắc điều khiển một bóng đèn

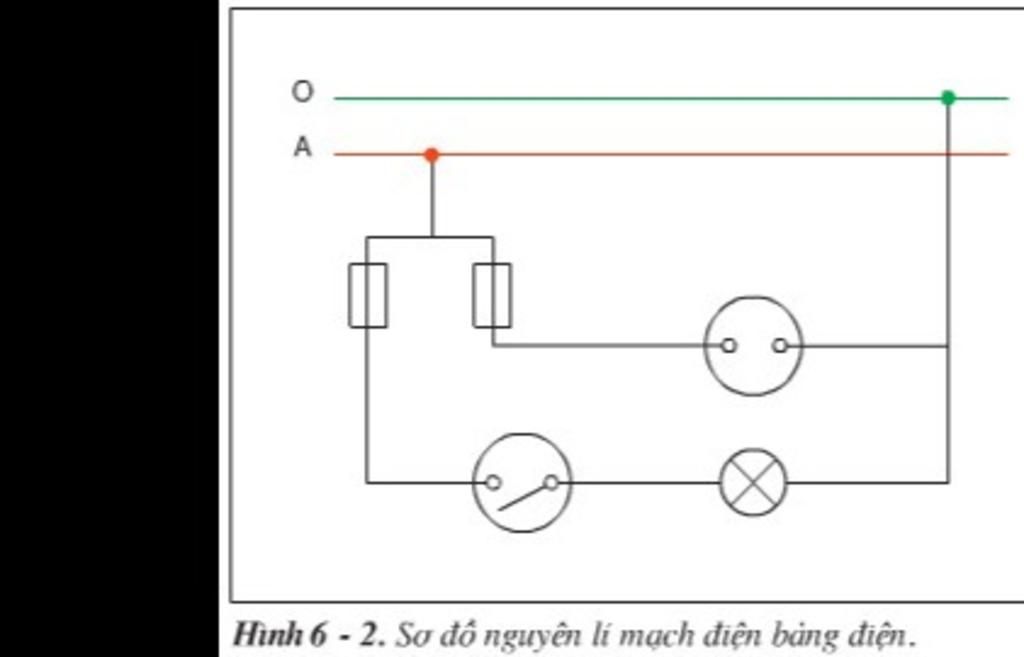

a/ Tìm hiểu sơ đồ nguyên lí

b, Sơ đồ lắp đặt mạch điện
Mục đích sử dụng, vị trí lắp đặt bảng điện
Vị trí, cách lắp đặt của các phần tử của mạch điện
Phương pháp lắp đặt dây dẫn: Lắp đặt nổi hay chìm
3. Lắp mạch điện bảng điện
Qui trình lắp mạch điện bảng điện
- Bố trí thiết bị trên bảng điện.
- Vạch dấu các lỗ khoan.
- Khoan
- Nối dây các thiết bị điện trên bảng điện.
- Lắp thiết bị điện vào bảng điện

- Kiểm tra
