Đáp án:

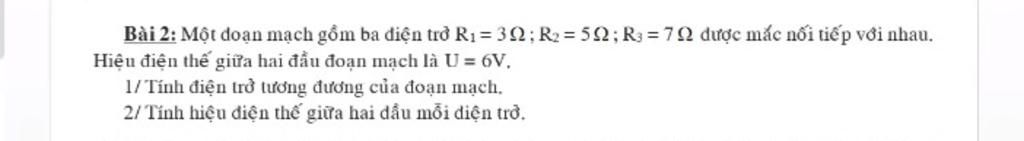

tóm tắt

`R_1=3\Omega`

`R_2=5\Omega`

`R_3=7\Omega`

`U=6V`



a,`R_{td}=?\Omega`

b,`U_1=?V`

`U_2=?V`

`U_3=?V`



giải

điện trở tương đương của mạch

`R_{td}=R_1+R_2+R_3=3+5+7=15\Omega`

cường độ giòng điện qua mạch

`I=U/R_{td}=6/15=0,4A`

vì mắc nối tiếp nên `I=I_1=I_2=I_3=0,4A`

hiệu điện thế qua mỗi điện trở

`U_1=I.R_1=0,4.3=1,2V`

`U_2=I.R_2=0,4.5=2V`

`U_3=I.R_3=0,4.7=2,8V`



Giải thích các bước giải:



Đáp án:

$\begin{array}{l}
1.{R_{td}} = 15\Omega \\
2.{U_1} = 1,2V\\
{U_2} = 2V\\
{U_3} = 2,8V
\end{array}$

Giải thích các bước giải:

1. Điện trở tương đương của đoạn mạch là:

${R_{td}} = {R_1} + {R_2} + {R_3} = 3 + 5 + 7 = 15\Omega $

2. Hiệu điện thế hai đầu mỗi điện trở là:
$\begin{array}{l}
{I_1} = {I_2} = {I_3} = {I_m} = \dfrac{U}{{{R_{td}}}} = \dfrac{6}{{15}} = 0,4A\\
{U_1} = {I_1}{R_1} = 0,4.3 = 1,2V\\
{U_2} = {I_2}{R_2} = 0,4.5 = 2V\\
 \Rightarrow {U_3} = U - {U_1} - {U_2} = 6 - 1,2 - 2 = 2,8V
\end{array}$
