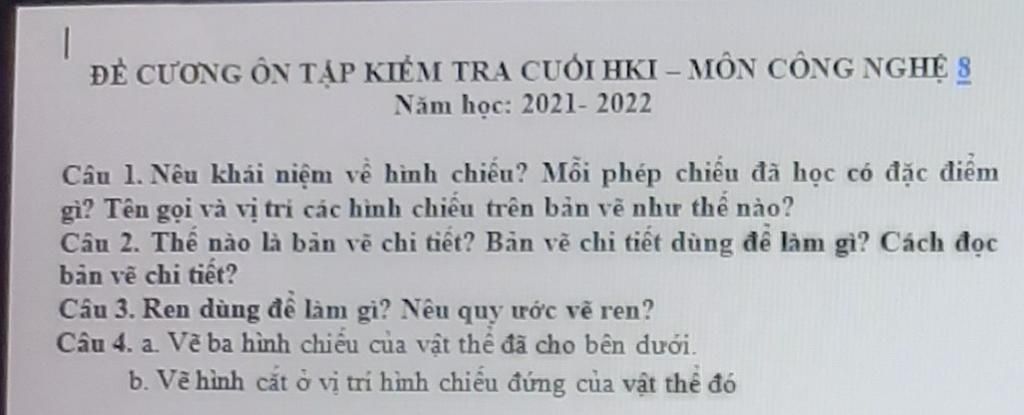

Câu 1. Nêu khải niệm về hình chiếu? Mỗi phép chiếu dã học có đặc điểm gi? Tên gọi và vị tri các hinh chiếu trên bản vẽ như thế nào?

- Hình chiếu là hình biểu diễn một mặt nhìn thấy của vật thể đối với người quan sát đứng trước vật thể

Có 3 phép chiếu đã học đó là :

      + Phép chiếu xuyên tâm các tia chiếu xuất phát từ một điểm

      + Phép chiếu song song các tia chiếu song song với nhau

      + Phép chiếu vuông góc các tia chiếu vuông góc với mặt phẳng chiếu.

+ Hình chiếu đứng: từ tc tới

+ Hình chiếu bằng: từ trên xuống

+ Hình chiếu cạnh: từ trái sang

Câu 2. Thế nào là bản vẽ chi tiết? Bản vẽ chi tiết dùng để làm gì? Cách đọc bản vẽ chi tiết?

+ Bản vẽ chi tiết là bản vẽ riêng từng chi tiết

+ Bản vẽ chi tiết dùng để chế tạo và kiểm tra chi tiết máy

+ Cách đọc :

+ Khung tên

+ Hình biểu diễn

+ Kích thước

+ Yêu cầu kĩ thuật

+ Tổng hợp

Câu 3. Ren dùng để làm gi? Nêu quy trớc vẽ ren?

+ Ren dùng để ghép nối hay truyền lực, lắp ghép các chi tiết máy lại với nhau.

+ Cách vẽ

Đường đỉnh ren vẽ bằng nét liền đậm

Đường chân ren được vẽ bằng nét liền mảnh

Đường giới hạn ren được vẽ bằng nét liền đậm

Vòng đỉnh ren được vẽ đóng kín bằng nét liền đậm

Vòng chân ren được vẽ hở bằng nét liền mảnh

#nói copy thì cx lạy mấy cái này có trong sách gk nếu k tin thì cháu cho trang

#hc tốt

Câu 1:

Nêu khái niệm về hình chiếu:

Hình chiếu là hình biểu diễn ba chiều của vật lên mặt phẳng hai chiều. Yếu tố cơ bản giúp tạo nên hình chiếu chính là vật cần chiếu, phép và mặt phẳng chiếu. Hình chiếu của một đoạn thẳng nằm trên đường thẳng chính là khoảng cách giữa hai đoạn thẳng vuông góc với đường thẳng đã cho trước.

Có 3 phép chiếu là:

– Phép chiếu xuyên tâm: các tia chiếu xuất phát tại một điểm (Tâm chiếu).

– Phép chiếu song song: các tia chiếu song song với nhau.

– Phép chiếu vuông góc: các tia chiếu vuông góc với mặt phẳng chiếu.

Tên gọi và vị trí các hình chiếu trên bản vẽ:

-Gồm có 3 hình chiếu:

      + Hình chiếu đứng: ở góc trái bản vẽ, từ tc tới

      + Hình chiếu bằng: ở dưới hình chiếu đứng, từ trên xuống

      + Hình chiếu cạnh: ở bên phải hình chiếu đứng, từ trái sang

Câu 2:

Thế nào là bản vẽ chi tiết?

Bản vẽ chi tiết là bản vẽ riêng từng chi tiết đi kèm với một bản vẽ tổng thể nào đó để giúp người đọc hình dung ra chi tiết đó để sửa chữa, lắp ráp hoặc chế tạo.

Bản vẽ chi tiết dùng để làm gì?

Bản vẽ chi tiết giúp người đọc hình dung ra chi tiết đó để sửa chữa, lắp ráp hoặc chế tạo. Hay nói cách khác, bản vẽ chi tiết dùng để chế tạo và kiểm tra chi tiết máy, chế tạo, lắp ráp, thi công, vận hành.

Cách đọc bản vẽ chi tiết:

– Gồm 5 bước:

1. Khung tên.

2. Hình biểu diễn.

3. Kích thước.

4. Yêu cầu kĩ thuật.

5. Tổng hợp.

Tên gọi chi tiết : ống lót.

Vật liệu: thép

Tỉ lệ: 1:1

-Tên gọi hình chiếu: hình chiếu cạnh

-Vị trí hình cắt: cắt ở vị trí hình chiếu đứng.

-Kích thước chung của chi tiết: þ28mm,30mm.

-Kích thước các phần của chi tiết: Đường kính ngoài þ18mm, đường kính lỗ þ16mm, chiều dài 30mm.

-Gia công: làm tù cạnh

-Xử lí bề mặt: mạ kẽm.

+Mô tả hình dạng và cấu tạo của chi tiết: ống hình trụ tròn.

+ Công dụng của chi tiết dùng để lót giữa các chi tiết.

Câu 3:

Ren dùng để làm gì?

Ren dùng để ghép nối hay truyền lực, lắp ghép các chi tiết máy lại với nhau.

Qui ước vẽ ren:

1.Ren nhìn thấy:

-Đường đỉnh ren và đuờng giới hạn ren vẽ bằng nét liền đậm

-Đường chân ren vẽ bằng nét liền mảnh và vòng chân ren chỉ vẽ 3/4 vòng

2.Ren bị che khuất:

Các đường đỉnh ren, đường chân ren và đuờng giới hạn ren đều vẽ bằng nét đứt
