Đáp án:



Giải thích các bước giải:

a) Bộ nguồn gồm `4` pin giống nhau mắc nối tiếp.

Suất điện động của bộ nguồn là:

`ξ_{b}=4.ξ=4.1,5=6(V)`

Điện trở trong của bộ nguồn là:

`r_{b}=4.r=4.0,25=1(\Omega)`

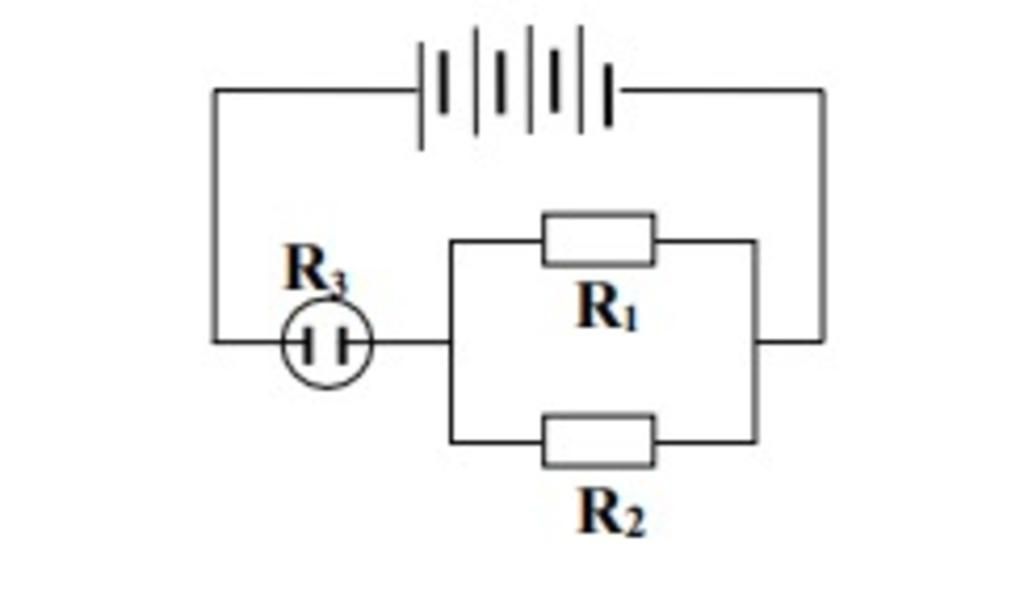

b) Mạch: $R_{3}nt(R_{1}//R_{2})$

`R_{12}=\frac{R_{1}.R_{2}}{R_{1}+R_{2}}=\frac{24.12}{24+12}=8(\Omega)`

Điện trở tương đương mạch ngoài là:

`R_{N}=R_{3}+R_{12}=3+8=11(\Omega)`

Cường độ dòng điện chạy qua mạch là:

`I=\frac{ξ_{b}}{R_{N}+r}=\frac{6}{11+1}=0,5(A)`

Đổi `2h40p50s=9650(s)`

Khối lượng bạc bám vào catôt trong `2h40p50s` là:

`m_{Ag}=\frac{1}{F}.\frac{A}{n}.I.t`

          `=\frac{1}{96500}.\frac{108}{1}.0,5.9650`

          `=5,4(g)`

c) `U_{2}=U_{12}=I.R_{12}=0,5.8=4(V)`

Công suất tiêu thụ trên `R_{2}` là:

`P_{2}=\frac{U_{2}^{2}}{R_{2}}=\frac{4^{2}}{12}=1,3(W)`
