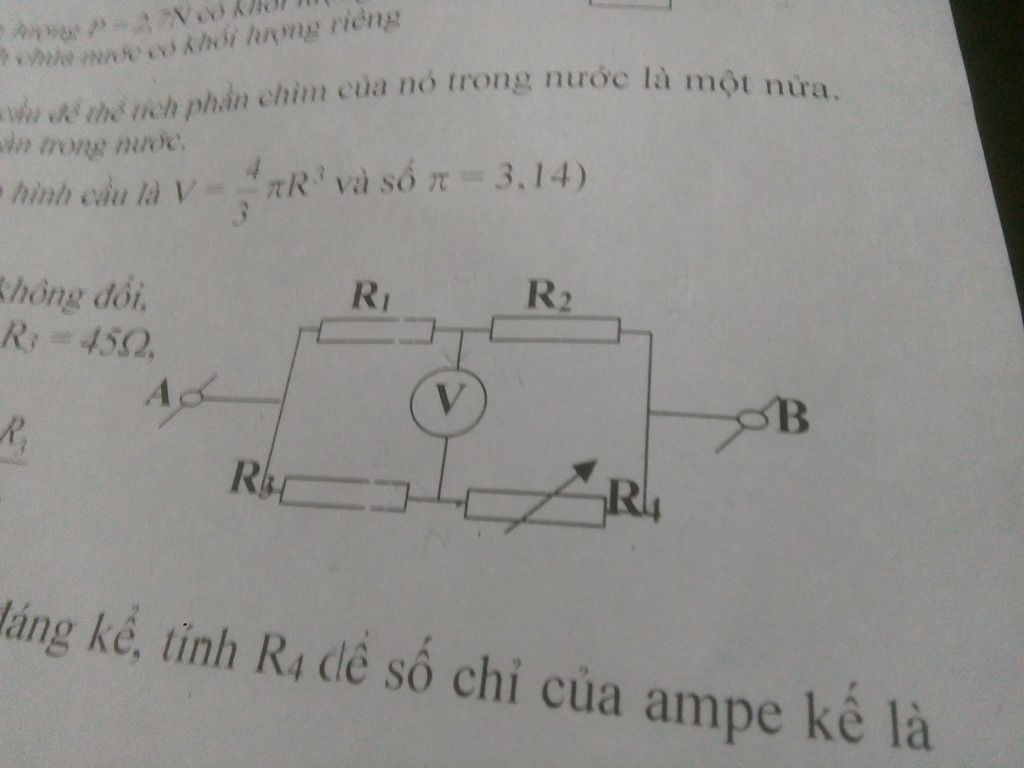

Cho mạch điện như hình vẽ biết uab = 12 vôn không đổi vôn kế có điện trở lớn r1 = 30 ôm r2 = 5 ôm r3 = 45 ôm r4 là một biến trở đủ lớn A) chứng tỏ rằng khi vôn
Cho mạch điện như hình vẽ biết uab = 12 vôn không đổi vôn kế có điện trở lớn r1 = 30 ôm r2 = 5 ôm r3 = 45 ôm r4 là một biến trở đủ lớn A) chứng tỏ rằng khi vôn kế chỉ 0 vôn thì r1/r3=r2/r4 b)tính r 4 Khi vôn kế chỉ 3 vôn c)thay vôn kế bằng ampe kế có điện trở không đáng kể tính r4 để số chỉ của ampe kế là 80 m A
Lời giải 1 :
ta có $U_2=\dfrac{U.R_2}{R_1+R_2}=\dfrac{12}7 V$
mà $|U_2-U_4|=$ số đo của vôn kế.
nên $U_4=\dfrac{33}7 V$
do đó $I_3=I_4=\dfrac{12-\dfrac{33}7}{45}=\dfrac{17}{75}$
do đó $R_4=\dfrac{U_4}{I_4}=\dfrac{\dfrac{33}7}{\dfrac{17}{75}}$
