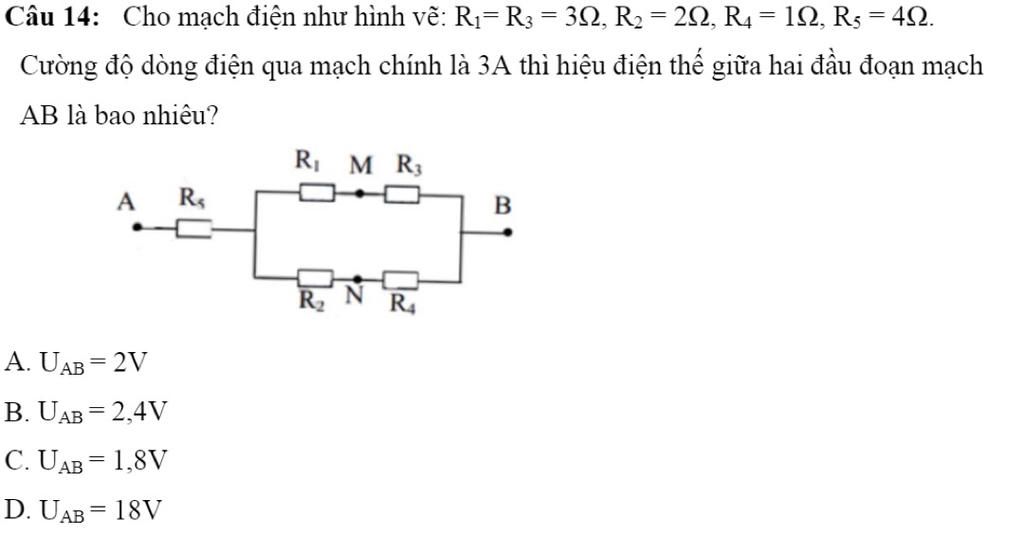

Câu 14: Cho mạch điện như hình vẽ: R1= R3 = 32, R2 = 20, R4 = 12, Rs = 42. Cường độ dòng điện qua mạch chính là 3A thì hiệu điện thế giữa hai đầu đoạn mạch
Lời giải 1 :
Thảo luận
Lời giải 2 :
Đáp án:
`D`
Giải thích các bước giải:
Tóm tắt:
`R_1=R_3=3\Omega`
`R_2=2\Omega`
`R_4=1\Omega`
`R_5=4\Omega`
`I=3A`
__________________
GIẢI
Giá trị điện trở từng mạch rẽ `R_{1234}` là:
`R_{13}=R_1+R_3=3+3=6\Omega`
`R_{24}=R_2+R_4=2+1=3\Omega`
Giá trị điện trở mạch `R_{1234}` là:
`R_{1234}={R_{13}.R_{24}}/{R_{13}+R_{24}}={6.3}/{6+3}=2\Omega`
Điện trở tương đương của mạch là;
`R_{tđ}=R_{1234}+R_5=2+4=6\Omega`
Hiệu điện thế qua mạch chính là;
`U=I.R_{tđ}=3.6=18V`
