Cho mạch điện như hình vẽ: E1=E2=6V r1=r2=1ôm R1=2,R2=6,R3=3 R3 là bình điện phân có điện cực làm bằng Cu và dd chất điện phân là CuSO4 a) Tìm số chỉ của amp

Câu hỏi :

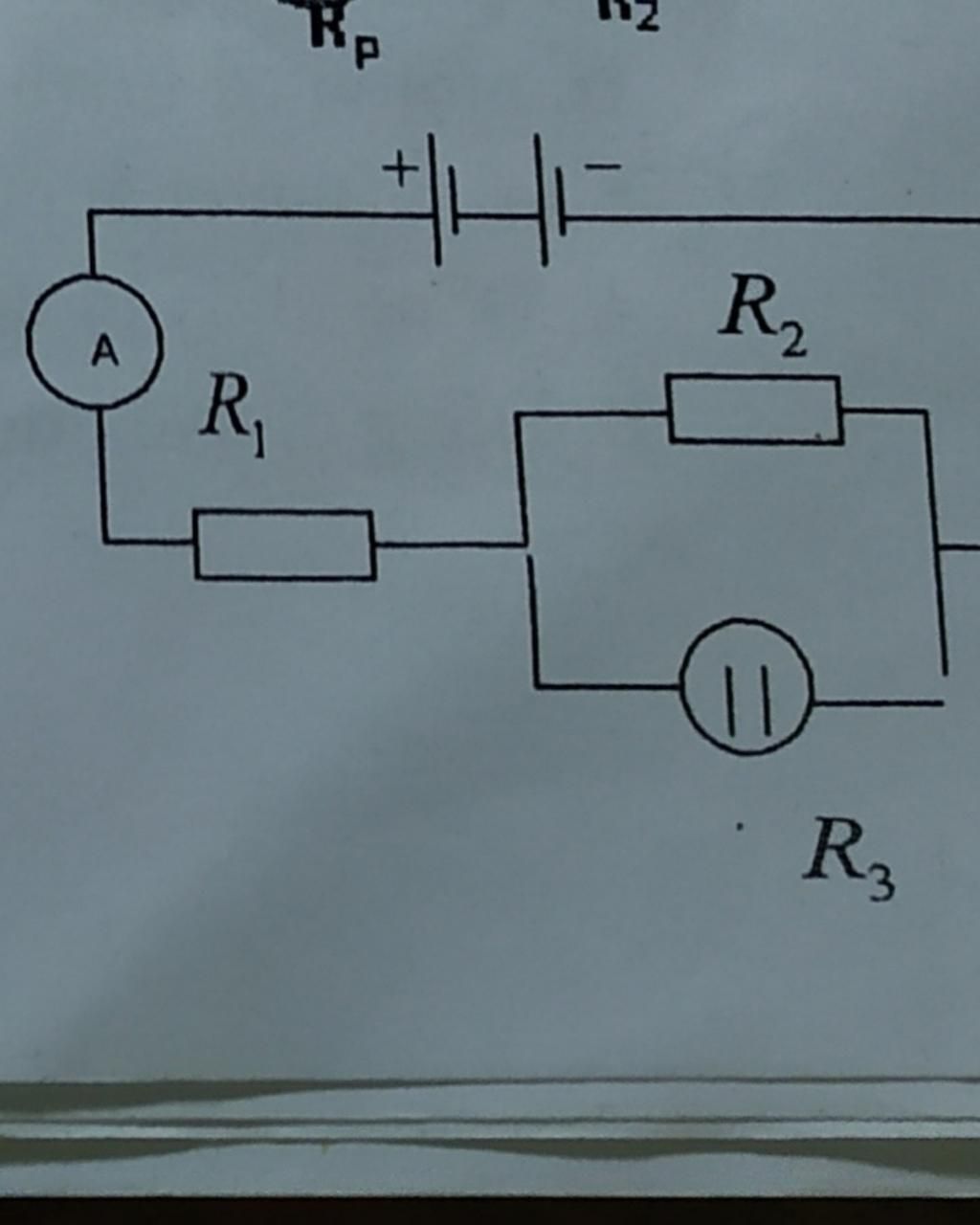

Cho mạch điện như hình vẽ: E1=E2=6V r1=r2=1ôm R1=2,R2=6,R3=3 R3 là bình điện phân có điện cực làm bằng Cu và dd chất điện phân là CuSO4 a) Tìm số chỉ của ampe kế và tính hiệu điện thế mạch ngoài b)Tính lượng Cu bám vào Catot của bình điện phân R3 sau 1 giờ


Lời giải 1 :

Đáp án:

a) Sơ đồ mạch điện: $R_{1}nt(R_{2}//R_{3})$

`R_{23}=\frac{R_{2}.R_{3}}{R_{2}+R_{3}}=\frac{6.3}{6+3}=2(\Omega)`

Điện trở tương đương mạch ngoài là:

`R_{N}=R_{1}+R_{23}=2+2=4(\Omega)`

 Suất điện động của bộ nguồn là:

`\xi_{b}=2.\xi=2.6=12(V)`

Điện trở trong của bộ nguồn là:

`r_{b}=2.r=2.1=2(\Omega)`

Số chỉ của ampe kế là:

`I_{A}=I=\frac{\xi_{b}}{R_{N}+r_{b}}=\frac{12}{4+2}=2(A)`

Hiệu điện thế mạch ngoài là:

`U_{N}=I.R_{N}=2.4=8(V)`

b) Đổi $1h=3600(s)$

`U_{3}=U_{23}=I.R_{23}=2.2=4(V)`

Cường độ dòng điện chạy qua $R_{3}$ là:

`I_{3}=\frac{U_{3}}{R_{3}}=\frac{4}{3}(A)`

Khối lượng `Cu` bám vào Catot của bình điện phân sau `1` giờ là:

`m=\frac{1}{F}.\frac{A}{n}.I.t`

`=\frac{1}{96500}.\frac{64}{2}.\frac{4}{3}.3600`

`=1,59(g)`
