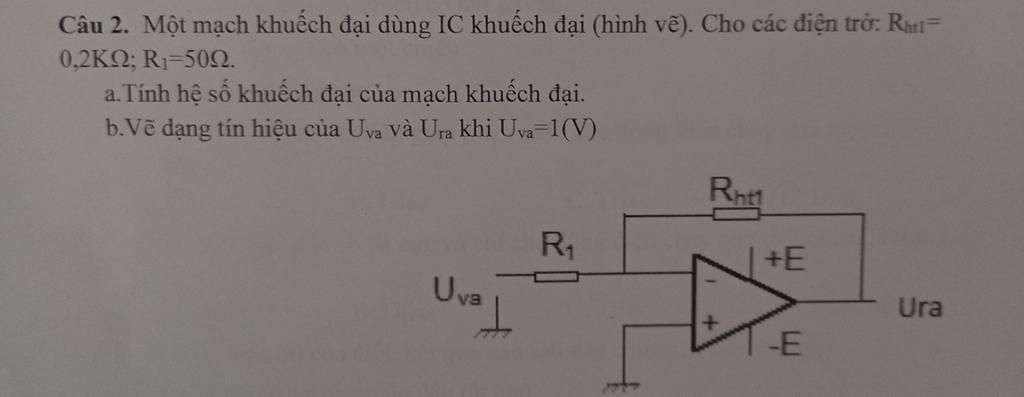

Câu 2. Một mạch khuếch đại dùng IC khuếch đại (hình vẽ). Cho các điện trở: R= 0,2KQ; R1=502. a. Tính hệ số khuếch đại của mạch khuếch đại. b.Vẽ dạng tín hi
Lời giải 1 :
Câu 2:
$a.$
Đổi: $0,2kΩ=0,2×10^{3}=200Ω$
- Hệ số khuếch đại của mạch khuếch đại:
$K_{đ}=$$\frac{R_{ht}}{R_{1}}=$ $\frac{200}{50}=4$
$b.$ Vẽ dạng tín hiệu
- Cách vẽ:
+ Vẽ đúng dạng tín hiệu đầu vào đầu ra ngược pha nhau, tần số bằng nhau.
+ Vẽ đúng biên độ đầu ra gấp 4 lần đầu vào, tần số bằng nhau.

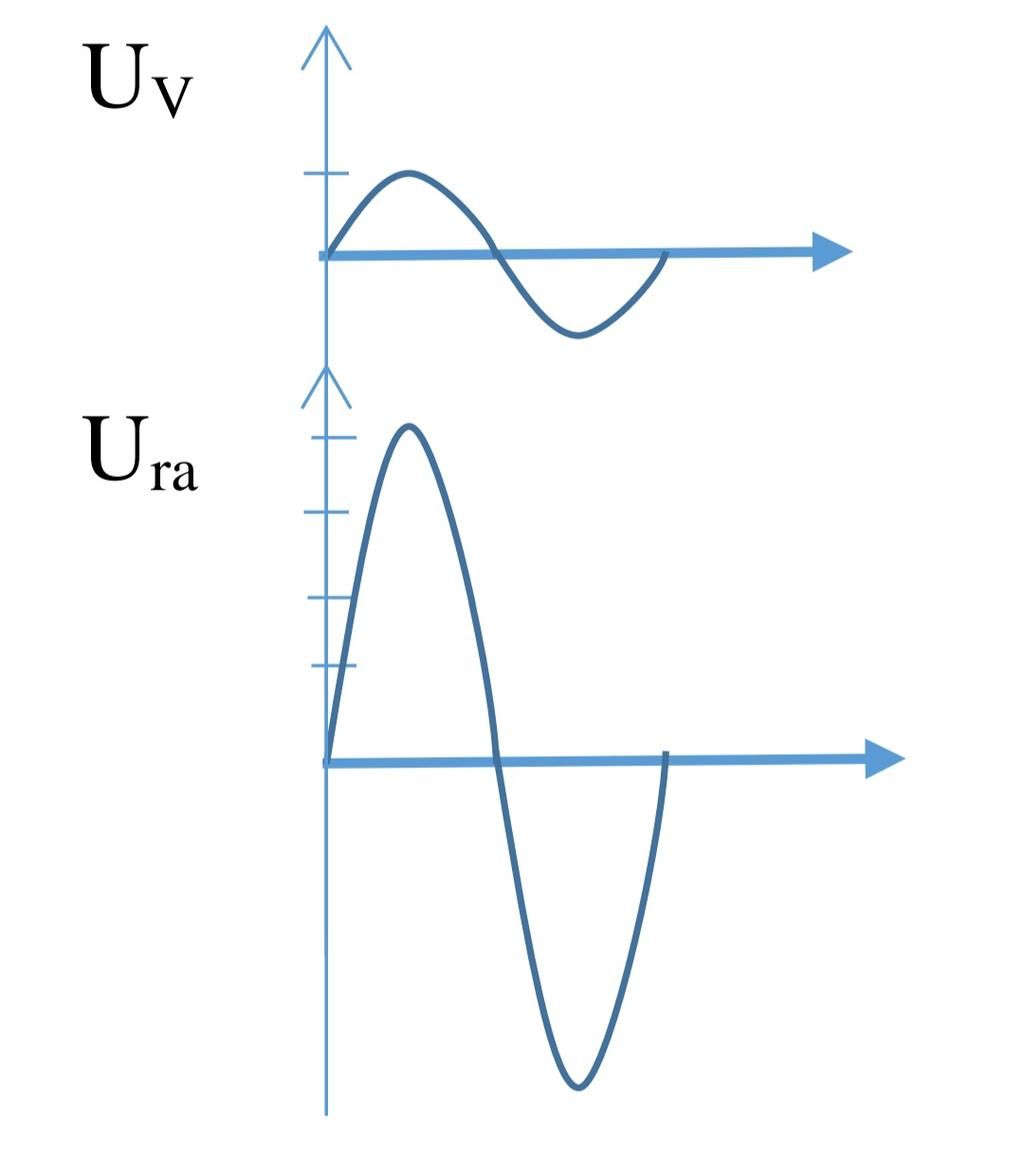

Bạn tham khảo hình vẽ bên dưới nha
Chúc bạn học tốt!
