Thực hành bài 5 trang 23 SGK Công Nghệ 9 - Lắp đặt mạng điện trong nhà

Lý thuyết Bài tập

Tóm tắt bài

 I. DỤNG CỤ, VẬT LIỆU VÀ THIẾT BỊ

1. DỤNG CỤ

* Kìm cắt dây

* Kìm mỏ nhọn

* Kìm tròn

* Dao nhỏ

* Tua vít

* Mỏ hàn

2. VẬT LIỆU VÀ THIẾT BỊ :

* Hộp nối dây .

* Đai ốc nối dây .

* Dây điện lõi một sợi .

* Dây điện mềm lõi nhiều sợi

* Nhựa thông

* Thiếc hàn

* Băng dính cách điện

* Giấy ráp .

II.NỘI DUNG VÀ TRÌNH TỰ THỰC HÀNH

1. Một số kiến thức bổ trợ

a. Các loại mối nối dây dẫn điện

Dẫn điện tốt

Có độ bền cơ học cao

An toàn điện

Đảm bảo về mặt mĩ thuật

b. Yêu cầu mối nối

2. Quy trình nối dây dẫn

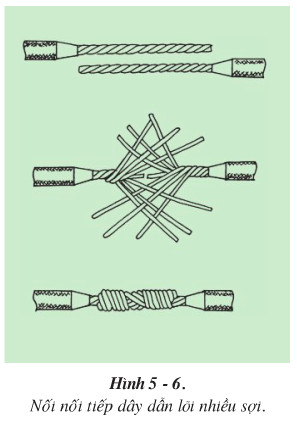

a. Nối dây dẫn theo đường thẳng ( nối nối tiếp )

Dây dẫn lõi nhiều sợi

BƯỚC 1 : BÓC VỎ CÁCH ĐIỆN

Bóc cắt vát

Bóc phân đoạn hoặc

Có 2 cách bóc vỏ cách điện

Bóc vỏ cách điện bằng dao hoặc bóc vỏ cách điện bằng kìm tuốt dây

BƯỚC 2 : LÀM SẠCH LÕI

Làm sạch lõi bằng giấy ráp ( giấy nhám )

Ta có thể làm sạch lõi bằng dụng cụ gì ?

Để mối nối tiếp xúc tốt, tăng tính dẫn điện .

BƯỚC 3 : NỐI DÂY

Uốn gập lõi .

Vặn xoắn

Kiểm tra mối nối

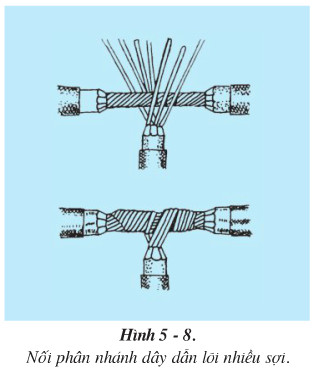

b. Nối rẻ ( nối phân nhánh )

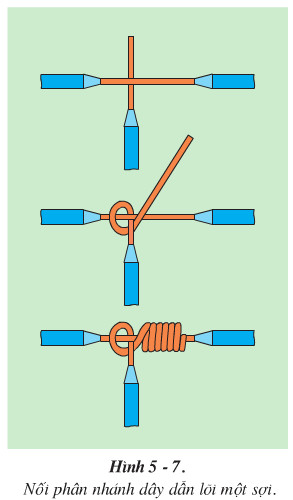

Dây dẫn lõi 1 sợi

Bóc vỏ cách điện và làm sạch lõi .

Lồng lõi .

Vặn xoắn .

Kiểm tra mối nối .

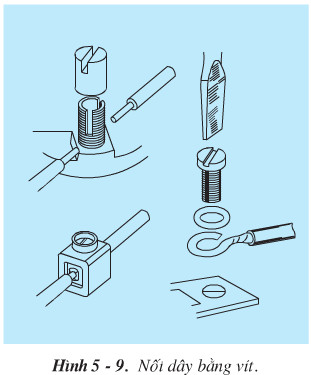

c. Nối dây dùng phụ kiện _ Nối bằng vít

Trình tự thực hiện nối dây dẫn bằng vít

Làm đầu nối .

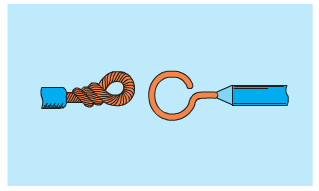

Làm khuyên hở

Nối dây

Làm khuyên kín

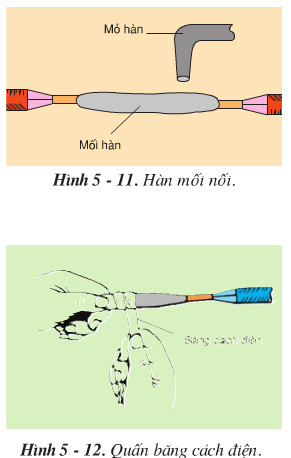

BƯỚC 4 : HÀN MỐI NỐI

Tác dụng :

-Tăng sức bền cơ học .

- Dẫn điện tốt

- Không gỉ

Cách hàn :

- Làm sạch mối nối

- Láng nhựa thông

- Hàn thiếc mối nối

BƯỚC 5 : CÁCH ĐIỆN MỐI NỐI

Cách điện mối nối bằng cách quấn băng cách điện

Nối dây dẫn theo đường thẳng

Nối rẻ

III. ĐÁNH GIÁ
