Trình bày cấu tạo, kí hiệu, phân loại và công dụng của điot bán dẫn.
Cấu tạo:
Linh kiện bán dẫn có 1 lớp tiếp giáp P-N, có hai cực A, K.

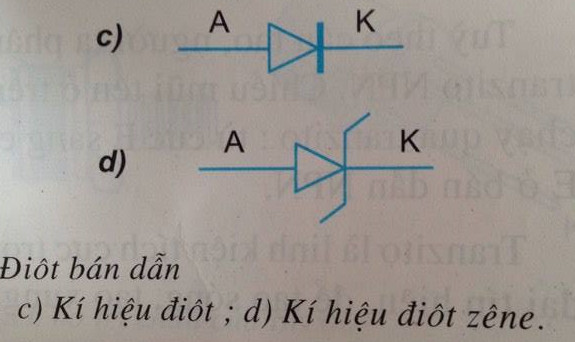

Kí hiệu:
Phân loại :
+ Theo chế tạo :
- Điôt tiếp điểm.
- Điôt tiếp mặt.
+ Theo chức năng :
- Điôt ổn áp :
- Điôt chỉnh lưu :
Công dụng:
+ Điôt tiếp điểm : Chỗ tiếp giáp rất nhỏ, chỉ cho dòng điện nhỏ đi qua, dùng để tách sóng và trộn tần.
+ Điôt tiếp mặt : Chỗ tiếp giáp có diện tích lớn, cho dòng điện lớn đi qua, dùng chỉnh lưu.
