Đề bài
Một tải ba pha gồm 6 bóng đèn huỳnh quang 220 V - 36 w và 3 điện trở 380 V - 0,5 kW được đấu vào mạch ba pha bốn dây 380/220 V.

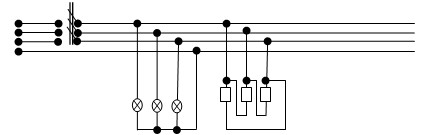

Hãy vẽ sơ đồ đấu các đèn và điện trở sao cho các đèn và điện trở làm việc định mức và công suất các pha bằng nhau.

Hướng dẫn giải

Tải thứ nhất nối hình sao có dây trung tính nên ta có:

Id = Ip = P/U= 2Pđm = 2.36/200 = 0,33A

Tải thứ hai nối hình tam giác Id = √3 IP

Trong đó:

Ip = P/U = 0,5.103/380 = 1,32a

Id  = √3 IP = √3.1,32 = 2,24A
