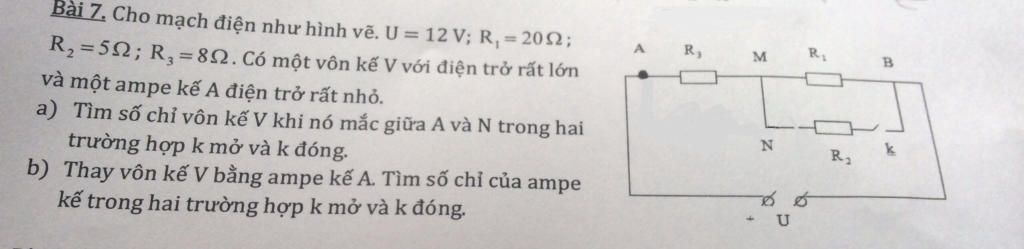

a. Khi mắc Vôn kế vào hai điểm A và N thì vôn kế chỉ $U_3$ :

*) Khi K mở: Mạch: $R_3 nt R_1$

Khi đó: $R_{tđ} = R_3 + R_1 = 8 + 20 = 28 (\Omega)$

     $I = I_1 = I_3 = \dfrac{U}{R_{tđ}} = \dfrac{12}{20} = 0,6 (A)$

Do đó: $U_3 = I_3.R_3 = 0,6.8 = 4,8 (V)$

Vậy vôn kế chỉ 4,8V.

*) Khi K đóng thì mạch: $(R_1 // R_2) nt R_3$

    $R_{12} = \dfrac{R_1.R_2}{R_1 + R_2} = \dfrac{20.5}{20 + 5} = 4 (\Omega)$

   $R_{tđ} = R_{12} + R_3 = 4 + 8 = 12 (\Omega)$

Khi đó: $I_3 = I_{12} = I = \dfrac{U}{R_{tđ}} = \dfrac{12}{12} = 1 (A)$

Do đó: $U_3 = I_3.R_3 = 1.8 = 8 (V)$

   Vậy Vôn kế chỉ 8V.

b. Khi mắc Ampe kế vào hai điểm A và N thì mạch bị nối tắt ở $R_3$ và Ampe kế chỉ cường độ dòng điện mạch chính:

*) Khi K mở, mạch chỉ gồm $R_1$ nên:

    $I = I_1 = \dfrac{U}{R_1} = \dfrac{12}{20} = 0,6 (A)$

Do đó Ampe kế chỉ 0,6A.

*) Khi K đóng, mạch $R_1 // R_2$

  $R_{tđ} = \dfrac{R_1.R_2}{R1 + R_3} = \dfrac{20.5}{20 + 5} = 4 (\Omega)$

Do đó: $I = \dfrac{U}{R_{tđ}} = \dfrac{12}{4} = 3 (A)$

 Do đó Ampe kế chỉ 3A.
