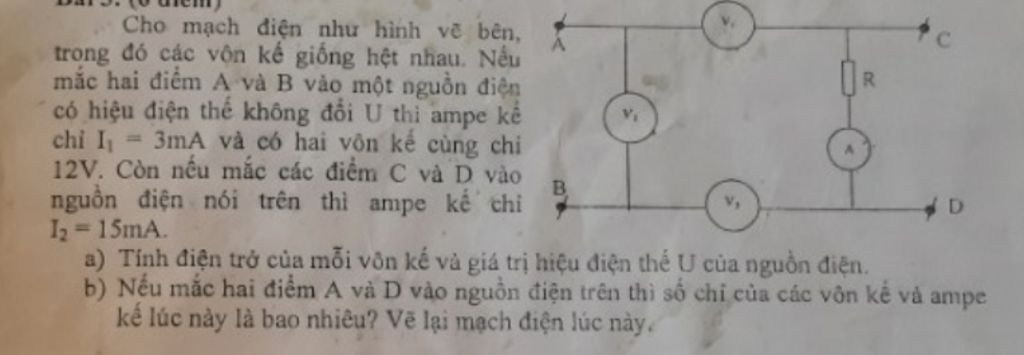

Cho mạch diện như hình ve bên, trong đó các von kế giống hệt nhau. Nếu mắc hai điểm A và B vào một nguồn diện có hiệu điện thế không đoi U thi ampe kê chỉ
Lời giải 1 :
Thứ tự các vôn kế theo hướng từ trên xuống
a, Khi mắc vào $A$ và $B$ một hiệu điện thế $U$, ta có:
Sđmđ: $(V_{1}ntRntV_{3})//V_{2}$
Hai vôn kế cùng chỉ $12V$ là $V_{1}$ và $V_{3}$
$I_{1}=0,003A⇒I_{V_{1}}=I_{V_{2}}=0,003A$
$⇒R_{V}=\dfrac{U_{V_{1}}}{I_{V_{1}}}=\dfrac{12}{0,003}=4000V$
$U=12+12+I_{1}.R$
$⇔U=0,003.R+24$
Khi mắc vào $C$ và $D$ cũng hiệu điện thế $U$, ta có:
Sđmđ: $(V_{1}ntV_{2}ntV_{3})//R$
$I_{2}=0,015A⇒R=\dfrac{U}{I_{2}}=\dfrac{U}{0,015}=\dfrac{200U}{3}$
Ta có: $U=0,003.\dfrac{200U}{3}+24$
$⇔U=30V$
b, Khi mắc $U$ vào hai điểm $A$ và $B$, ta có:
Sđmđ: $(V_{2}ntV_{3})//(V_{1}ntR)$
Ngang này đơn giản rồi, bạn tự làm nhá
