Câu hỏi :

....................


Lời giải 1 :

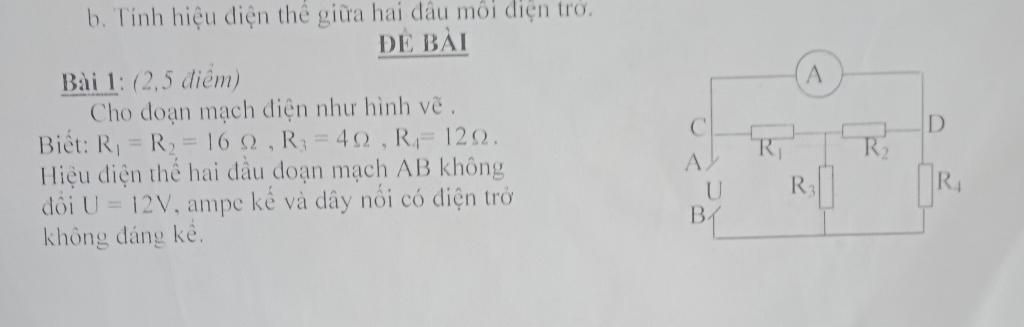

Vì ampe kế có điện trở không đáng kể nên chập 2 điểm C và D lại ta có sđmđ sau:

[(R1 // R2) nt R3] // R4

`R_{12}=\frac{R_1R_2}{R_1+R_2}=\frac{16.16}{16+16}=8` (Ω)

`R_{123}=R_{12}+R_3=8+4=12` (Ω)

`R_{td}=\frac{R_{123}R_4}{R_{123}+R_4}=\frac{12.12}{12+12}=6` (Ω)

Cường độ dòng điện mạch chính:

`I=\frac{U}{R_{td}}=\frac{12}{6}=2 \ (A)`

`I_3=\frac{U}{R_{123}}=\frac{12}{12}=1 \ (A)`

`U_3=I_3R_3=1.4=4 \ (V)`

`U_1=U-U_2=12-4=8 \ (V)`

`I_1=\frac{U_1}{R_1}=\frac{8}{16}=0,5 \ (A)`

Số chỉ của ampe kế:

`I_a=I-I_1=2-0,5=1,5 \ (A)`

b) Thay ampe = vôn kế có điện trở rất lớn ⇒ cường độ dòng điện qua vôn kế xem như không đáng kể ⇒ bỏ qua

Sđmđ: R1 nt [R3 // (R2 nt R4)]

`R_{24}=R_2+R_4=16+12=28` (Ω)

`R_{234}=\frac{R_{24}R_3}{R_{24}+R_3}=3,5` (Ω)

`R_{td}=R_1+R_{234}=16+3,5=19,5` (Ω)

Cường độ dòng điện mạch chính:

`I=\frac{U}{R_{td}}=\frac{12}{19,5}=\frac{8}{13} \ (A)`

`U_1=IR_1=\frac{8}{13}.16=\frac{128}{13} \ (V)`

`U_3=U-U_1=12-\frac{128}{13}=\frac{28}{13} \ (V)`

→ `U_{24}=U_3=\frac{28}{13}V`

$I_2=I_{24}=\dfrac{U_{24}}{R_{24}}=\dfrac{\dfrac{28}{13}}{28}=\dfrac{1}{13} \ (A)$

`U_2=I_2R_2=\frac{1}{13}.16=\frac{16}{13} \ (V)`

Số chỉ của vôn kế:

`U_v=U_1+U_2=\frac{128}{13}+\frac{16}{13}=\frac{144}{13} \ (V)`
