Tóm tắt:

U = 16 V

R1 = 10 Ω 

R2 = 16 Ω 

a) Vẽ sơ đồ

b) U1,U2 = ?V

c) Thay R2 = đèn thì có sáng bình thường không ?

Giải:

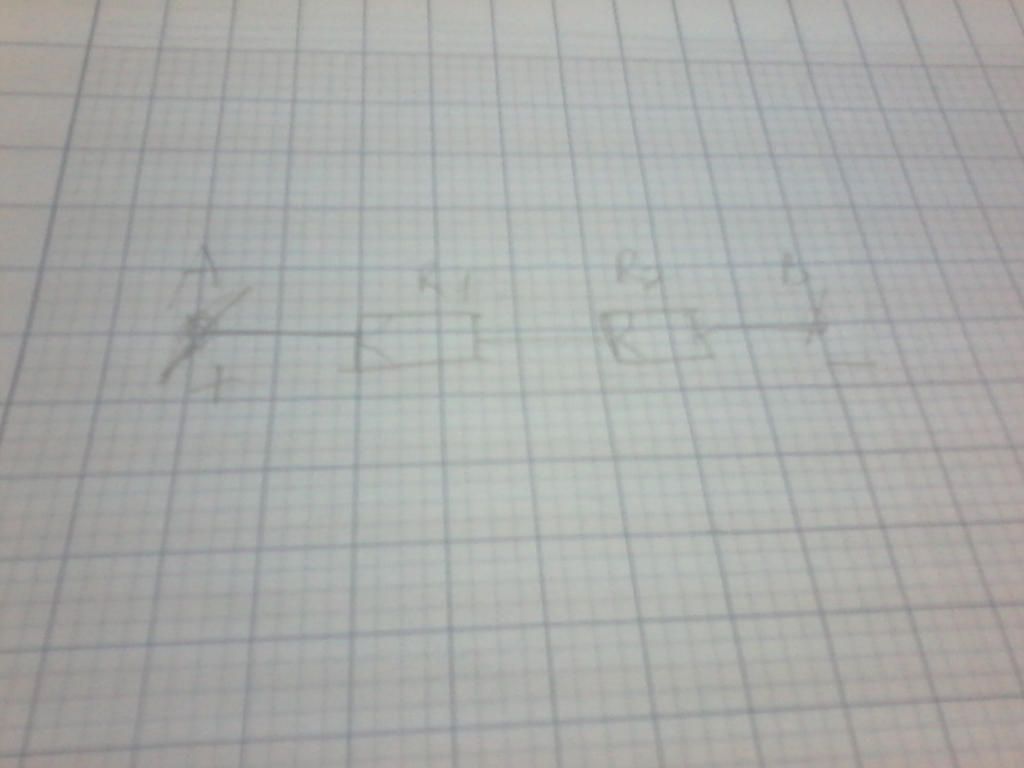

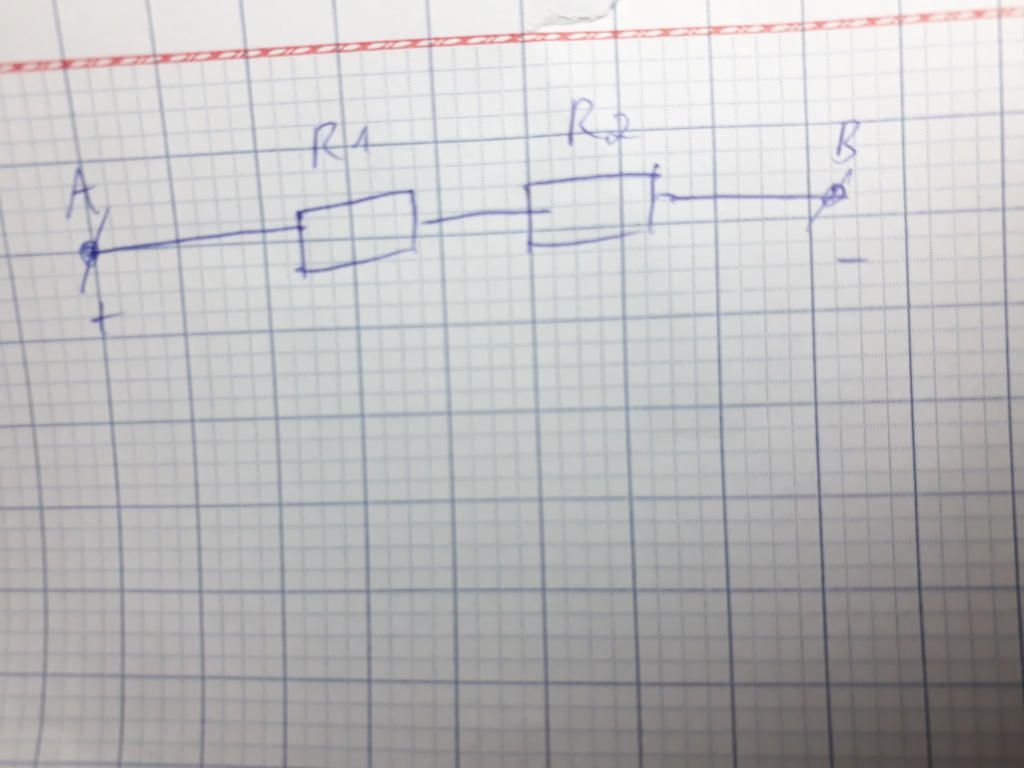

a) ( Sơ đồ trong hình )

b) Rtđ = R1 + R2 = 10 + 16 = 26 Ω 

Cường độ dòng điện chạy qua điện trở:

I = \frac{U}{R} => I = \frac{16}{26} sấp xỉ 0,6 A

Vì R1, R2 mắc nối tiếp nên ta có:

I = I1 = I2 = 0,6 A

Hiệu điện thế 2 đầu điện trở:

U1 = I. R1 = 0,6. 10 = 6 V

U2 = I. R2 = 0,6. 16 = 9,6 V

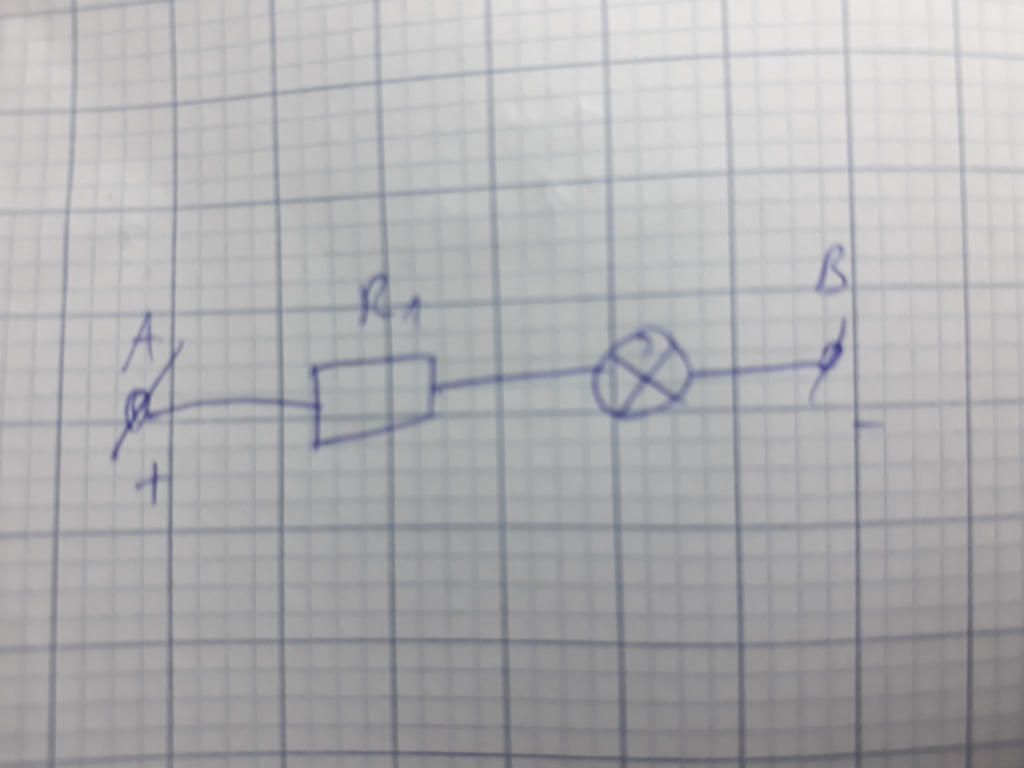

c) Thay R2 bằng đèn, ta có sơ đồ sau:

( Trong hình 2 )

 Điện trở của đèn:

$P$ = $\frac{U^2}{R}$ => R = $\frac{U^2}{$P$} $= $\frac{6^2}{3}$ = 12 Ω 

Vì R1 mắc nối tiếp với đèn nên:

Rtđ = Rđèn + R1

       = 12 + 10 = 22 Ω 

I = $\frac{U}{Rtđ}$ => I = $\frac{16}{22} $sấp xỉ 0,72 A

=> I đèn = 0,72 A ( R1 nối tiếp R đèn )

U đèn = I đèn. R đèn = 0,72. 12 = 8,64 V

Ta có : U đèn = 8,64 V

U đm = 6 V

=> U đèn > U đm

Vậy đèn sáng mạnh hơn mức bình thường ( dễ bị cháy )

☺

Đáp án:



Giải thích các bước giải:

 b) I = U/R => I = 16/26 ≈ 0,6 A

I = I1 = I2 = 0,6 A ( mắc nối tiếp )

HDT 2 đầu điện trở

U = I. R = 0,6.10 = 6V

U =I. R = 0,6. 16=9,6V

c) Điện trở đèn

R = U^2/P = 6^2/3 = 12 ôm

Rtd = Rd + R1 =  12 + 10 = 22 ôm

I = U/Rtd = 16/22 ≈ 0,72 A

Vì mắc nối tiếp

Id = 0,72 A

=> Ud = Id. Rd = 0,72. 12 = 8,64 V

Ud > Uđm

=> Đèn sáng mạnh.
