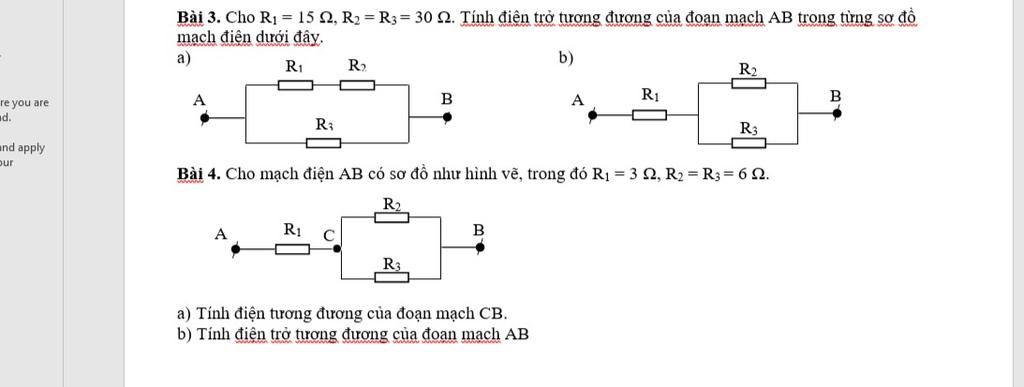

Bài 3

Tóm tắt $

$R_1$ = 15Ω

$R_2$ = $R_3$ = 30Ω

_______________________________

Rtđ a) b)

a)Điện trở tương đương của đoạn mạch a) là:

R12 = $R_1$ + $R_2$ = 45 Ω

Rtđ = R12 . R3 / R12 + R3 = 18Ω

b) Điện trở tương đương của mạch b) là

Rtđ = $R_1$ + R2 . R3 / R2 + R3

hay = 15 + 30 . 30 / 30+30 = 30Ω

 Bài 4

Tóm tắt

$R_1$ = 3Ω

$R_2$ = $R_3$ = 6Ω

_______________________________

Rcb

Rab

GIẢI

Điện trở tương đương của đoạn mạch CB là

Rcb = R2 . R3 / R2+R3 = 6.6/6+6 = 3Ω

Điện trở tương đương của đoạn mạch AB là

Rab = Rcb + $R_1$ = 3+3 =6Ω

Đáp án+Giải thích các bước giải:

3/

Tóm tắt

`R_1=15\Omega`

`R_2=R_3=30\Omega`

a)$(R_1ntR_2)//R_3$

    `R_(tđ)=?`

b)$R_1nt(R_2//R_3)$

    `R'_(tđ)=?`

_______________________

Giải

a)

Điện trở tương đương của đoạn mạch là

`R_(tđ)=1/R_(12)+1/R_3=1/(R_1+R_2)+1/R_3=1/(15+30)+1/30=1/18`

`=>R_(tđ)=18\Omega`

b)

Điện trở tương đương của đoạn mạch là

`R'_(tđ)=R_1+R_(23)=R_1+(R_2R_3)/(R_2+R_3)=15+(30^2)/(2.30)=30\Omega`

4/

Tóm tắt

`R_1=3\Omega`

`R_2=R_3=6\Omega`

a)`R_(23)=?`

b)`R_(tđ)=?`

_______________________

Giải

a)

Điện trở tương đương của đoạn mạch `BC:`

`R_(23)=(R_2R_3)/(R_2+R_3)=6^2/(2.6)=3\Omega`

b)

Điện trở tương đương của đoạn mạch `AB:`

`R_(tđ)=R_1+R_(23)=3+3=6\Omega`
